Penerangan & Aplikasi Produk
Penggunaan Utama: Pengawal ini direka khusus untuk menguruskan operasi pintu gelangsar storan sejuk.

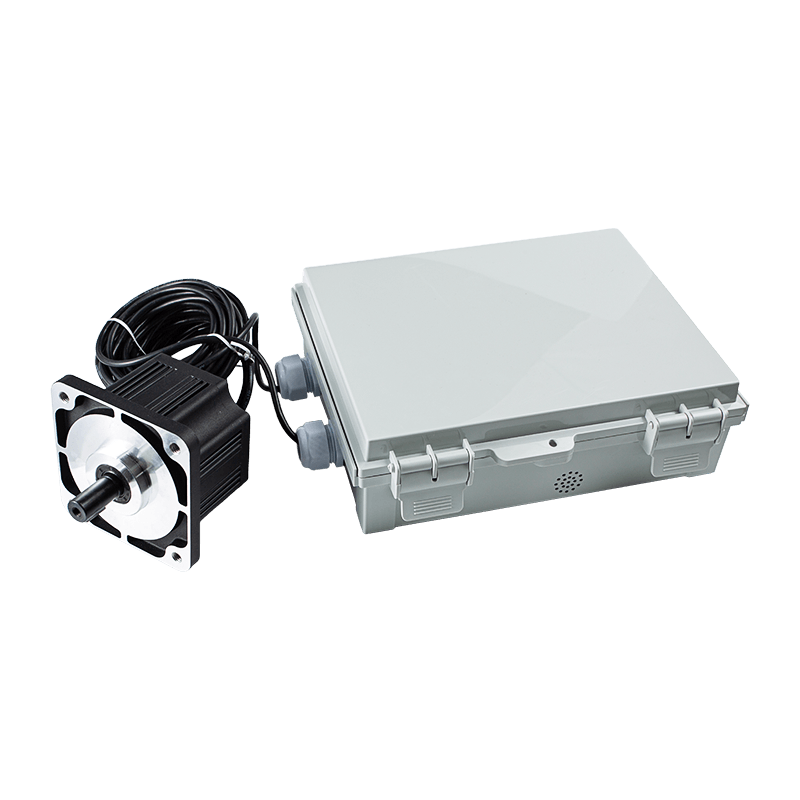

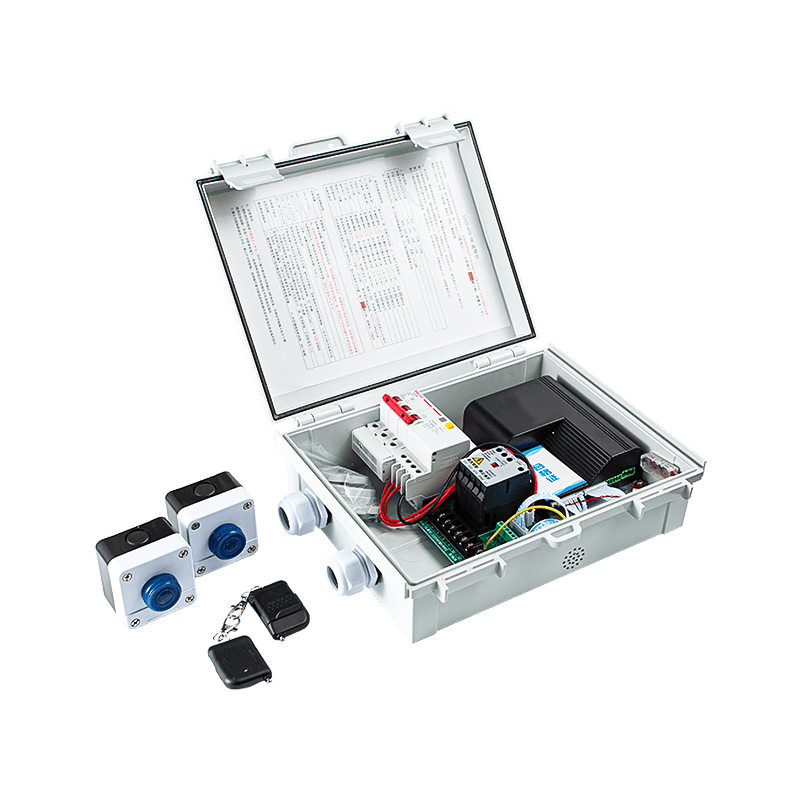

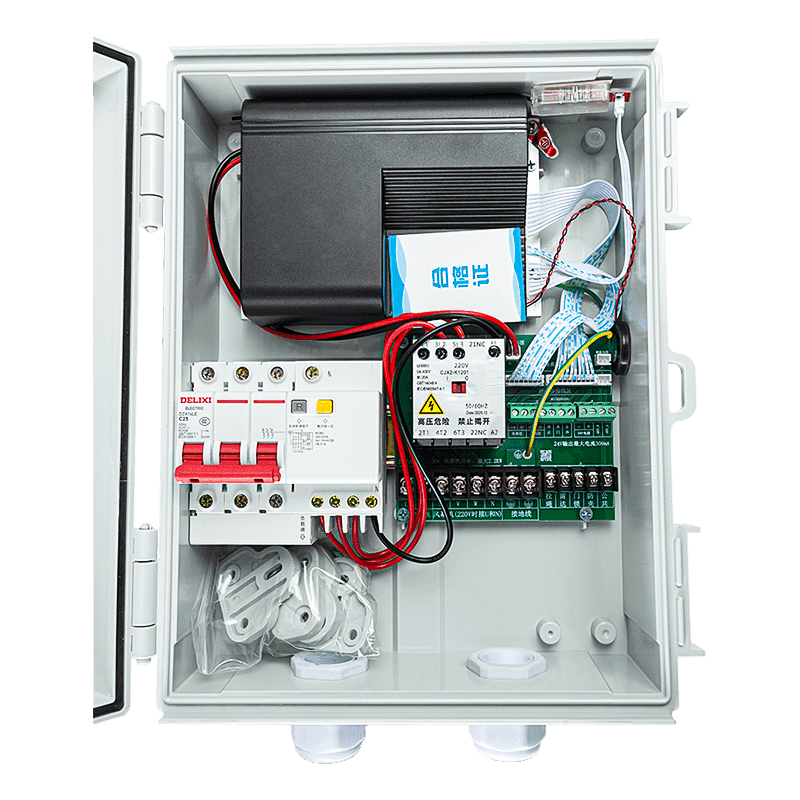

Komponen Sistem: Sistem biasanya termasuk kotak kawalan AIG-1500P-02Y, pengawal AIG-750L-06 (tersedia dalam model suara atau skrin sentuh), dan motor tanpa berus DC yang serasi.
Persekitaran Sasaran: Direka untuk penyimpanan sejuk, motor yang serasi dibina untuk beroperasi dalam suhu antara -30°C hingga 60°C.
Ciri-ciri Utama
Operasi Boleh Disesuaikan: Pengguna boleh melaraskan pelbagai parameter, termasuk kelajuan buka/tutup, tork dan masa tutup tertunda.
Pemantauan Lanjutan: Sistem ini termasuk menu pemantauan (parameter N01-N24) untuk menjejak data masa nyata seperti kekerapan keluaran, semasa, kedudukan pintu, rekod kerosakan dan jumlah masa larian.
Antara Muka & Penunjuk: Paparan tiub digital menggunakan kod khusus untuk menunjukkan status:
Siap sedia: Memaparkan "000".
Isyarat Input: Mengenal pasti sumber seperti alat kawalan jauh (100), kord tarik (200), radar (300) dan penderia anti-cubit (400).
Status Operasi: Menunjukkan sama ada pintu dibuka (001) atau ditutup (002).
Peranti Bersepadu: Pengawal menguruskan komponen luaran seperti wayar pemanasan (sehingga 1KW) dan langsir udara (sehingga 2.2KW).
Faedah & Fungsi Keselamatan
Perlindungan Keselamatan: Sistem ini menampilkan tetapan tork anti-cubit dan masa penentuan untuk mengelakkan kemalangan.
Nota: Perlindungan jebakan tidak aktif dalam jarak 20 cm dari kedudukan terbuka atau tertutup sepenuhnya.
Kebolehpercayaan: Motor ini mempunyai penebat Gred B dan kalis lembapan, menjadikannya sesuai untuk persekitaran kelembapan tinggi yang tipikal storan sejuk.
Kemudahan Penyelenggaraan: Pengawal merekodkan empat kerosakan terbaharu (E01-E99), membolehkan juruteknik mendiagnosis dengan cepat isu seperti kegagalan sensor Hall (E02), undervoltage (E05) atau overspeed (E15).
Kawalan Fleksibel: Menyokong berbilang mod kerja, termasuk operasi klik panel atau mod kawalan luaran (radar, kord tarik, dsb.).
Nota Keselamatan Penting: Untuk mengelakkan elektrik teraruh voltan tinggi dan risiko kejutan elektrik, wayar bumi motor mesti disambungkan ke tanda pembumian pengawal.
Parameter Prestasi Produk
| Voltan Masukan | 176–264 VAC, 50/60 Hz |
| Kawalan Motor | Menyokong motor tanpa berus DC voltan tinggi, kuasa keluaran maksimum 1500W |
| Isyarat Input | Buka, Tutup, Berhenti, Anti-cubit/Perlindungan kebakaran, Kunci pintu, Rintangan pengesanan suhu radar, dsb. |
| Keluaran | Motor langsir udara 380 VAC, elemen pemanas 220 VAC, buzzer, output kedudukan terbuka, output kedudukan tutup |
| Komunikasi | Satu antara muka RS-485 untuk kawalan rangkaian |
| Julat Permohonan | Pintu storan sejuk, pintu gelangsar industri tugas berat |
