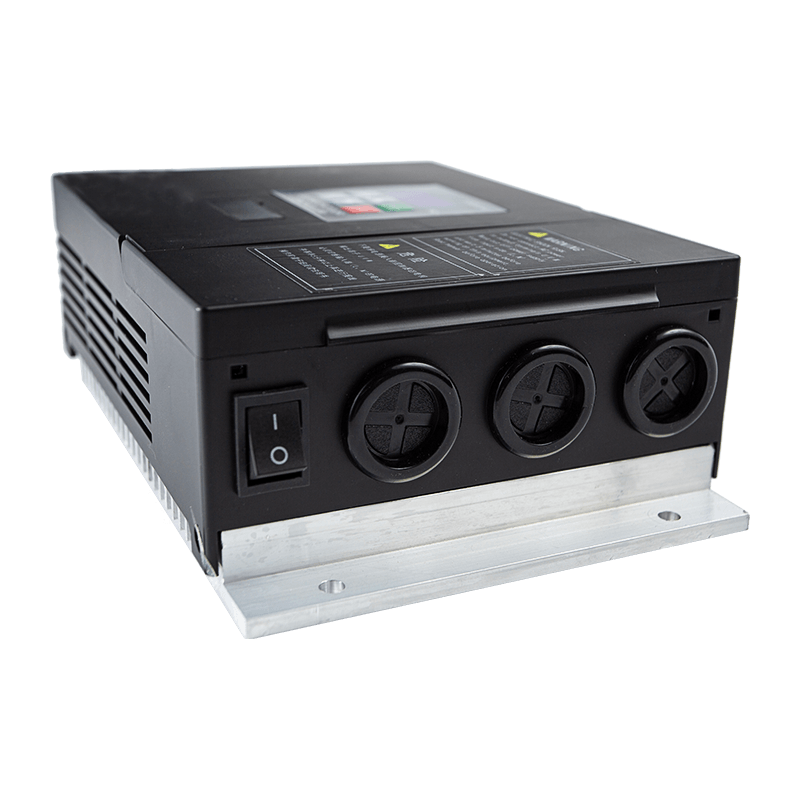

Penerangan Produk
Jenis Peranti: Ini ialah pemacu frekuensi berubah-ubah yang direka khusus sebagai Pengawal Asynchronous AC Pintu Lif.
Antara Muka Sistem: Ia mempunyai pad kekunci digital dengan paparan untuk navigasi, penyuntingan parameter (jenis "p", "n", dan "d"), dan pemantauan.

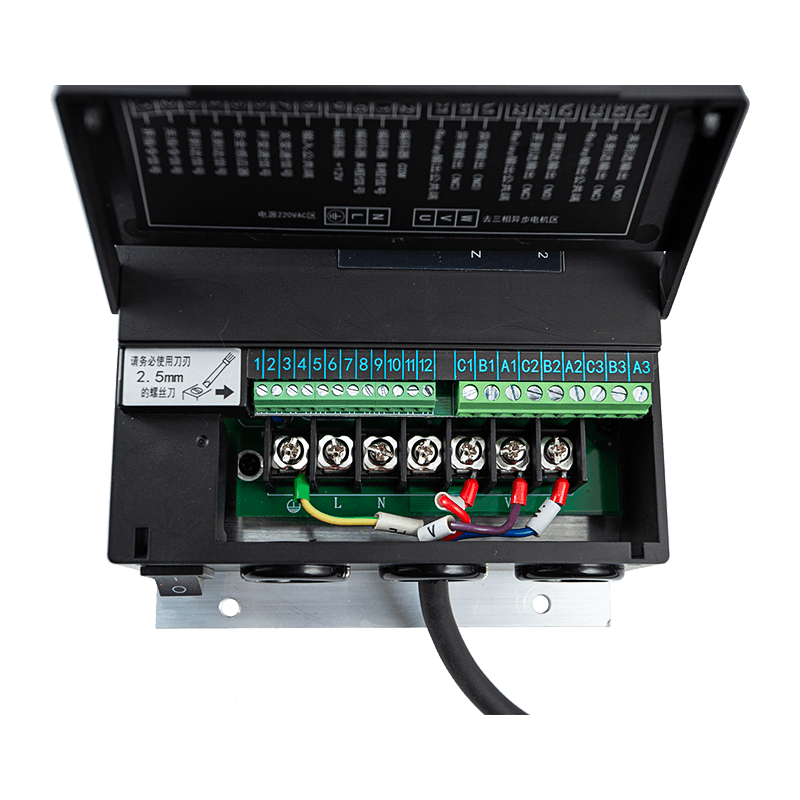

Kuasa & Ketersambungan: Unit menggunakan bekalan kuasa satu fasa dan termasuk terminal untuk sambungan motor, isyarat input (buka/tutup/had) dan output ralat.
Aplikasi
Kegunaan Utama: Mengawal kitaran buka dan tutup pintu lif/lif.
Mod Pengendalian: Ia menyokong beberapa mod larian khusus, termasuk:
- Mod Bulatan Pengekod dan Pengekod.
- Mod bulatan suis 4 kedudukan dan suis 4 kedudukan.
- Mod komunikasi melalui RS-485 untuk kawalan sistem bersepadu.
- Mod manual untuk ujian dan persediaan.
Ciri-ciri Utama
Lengkung Pintu Boleh Diubahsuai: Pengguna boleh menala pergerakan pintu dengan melaraskan parameter untuk pecutan, nyahpecutan dan kekerapan pada pelbagai peringkat kitaran buka/tutup.
Kawalan Tork Boleh Aturcara: Termasuk tahap rangsangan tork DC (P05) dan tetapan semasa pengekalan khusus (d40, d41) untuk mengekalkan kedudukan pintu sebaik sahaja dibuka atau ditutup sepenuhnya.
Logik Kawalan Fleksibel: Pengawal membenarkan pemilihan logik isyarat input (Biasanya Dibuka atau Ditutup Biasanya) dan menawarkan berbilang mod kawalan (Pad Kekunci, Terminal atau Komunikasi).
Pemantauan Masa Nyata: Sistem memantau dan memaparkan pelbagai data, termasuk kekerapan keluaran, arus, kedudukan pintu, lebar pintu (nadi), dan jumlah masa larian.
Keselamatan: Ciri perlindungan kata laluan (P41) tersedia untuk mengunci parameter dan mencegah perubahan yang tidak disengajakan atau tidak dibenarkan.
Faedah
Ketepatan dan Kelicinan: Dengan menyediakan sehingga enam masa pecutan/penyahpecutan berbeza untuk kedua-dua pembukaan dan penutupan, pengawal memastikan operasi mekanikal yang lancar dan lengkung larian berkualiti tinggi.
Perlindungan Komprehensif: Pemacu termasuk perlindungan bersepadu terhadap arus lebih, voltan lampau, voltan terkurang dan lebihan beban, yang melindungi pengawal dan motor daripada kerosakan.
Penyelesaian Masalah Dipermudahkan: Senarai kod ralat yang luas (cth., SC1 untuk arus lebih, Er1 untuk kegagalan nadi pengekod) membolehkan juruteknik mendiagnosis dan membetulkan kerosakan dengan cepat.
Sedia untuk Digunakan: Unit dihantar dengan autotala lengkap kilang untuk denyutan lebar pintu dan parameter fungsi, membolehkan operasi asas segera.
Parameter Prestasi Produk
| Voltan Masukan | 176–264 VAC, 50/60 Hz |

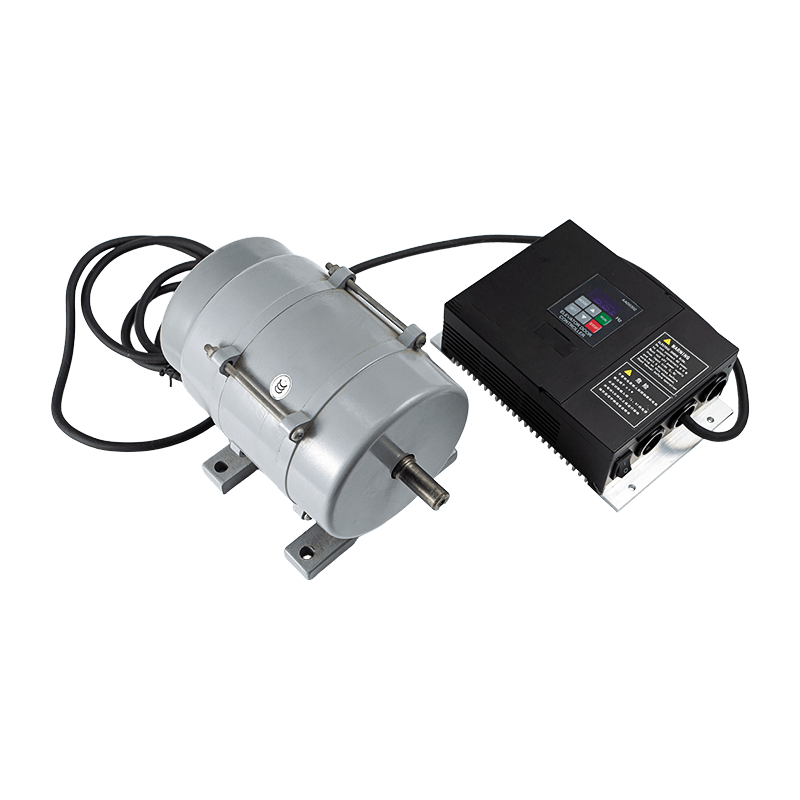

| Keserasian Motor | Menyokong motor servo voltan tinggi atau motor tak segerak voltan tinggi; arus keluaran maksimum 3A, kuasa keluaran maksimum 500W |
| Isyarat Input | Buka, Tutup, Perlindungan anti-cubit/Kebakaran, Kedudukan dicapai, Perlindungan haba motor |
| Isyarat Output Geganti | Kedudukan terbuka dicapai, Kedudukan tutup tercapai, Penggera kerosakan |
| Julat Permohonan | Serasi dengan model Panasonic AAD03020 |
