Penerangan Produk

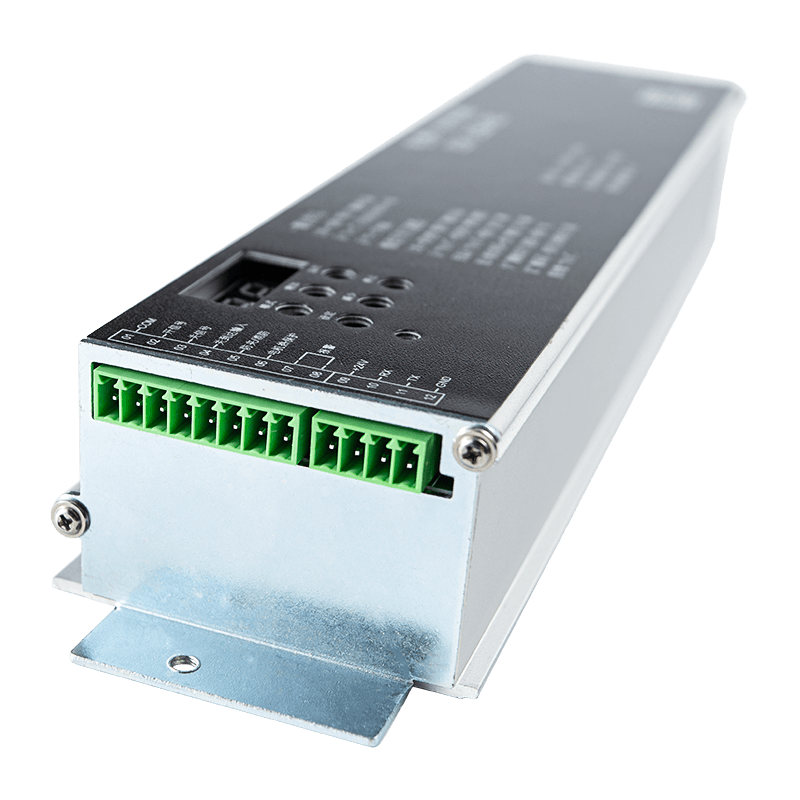

Model: AIG-150E-02 ialah pengawal DC tanpa berus yang direka khusus untuk pintu lif.
Kuasa & Input: Ia beroperasi pada input 220V fasa tunggal menggunakan kaedah pendawaian tiga wayar (telekomunikasi).
Keserasian Sistem: Ia direka bentuk untuk berfungsi dengan motor DC tanpa berus, khususnya model MT02-WS-100W.
Aplikasi
Penggunaan Utama: Peranti berfungsi sebagai pengawal pintu gelangsar.
Tetapan Khusus: Sistem ini termasuk konfigurasi untuk jenis pintu tertentu, seperti pintu perubatan (kedua-dua pengekod segerak dan versi tanpa berus DC).
Persekitaran: Motor yang serasi seperti MT01-YC-43W dinilai untuk suhu operasi antara -20°C dan 50°C.
Ciri-ciri Utama

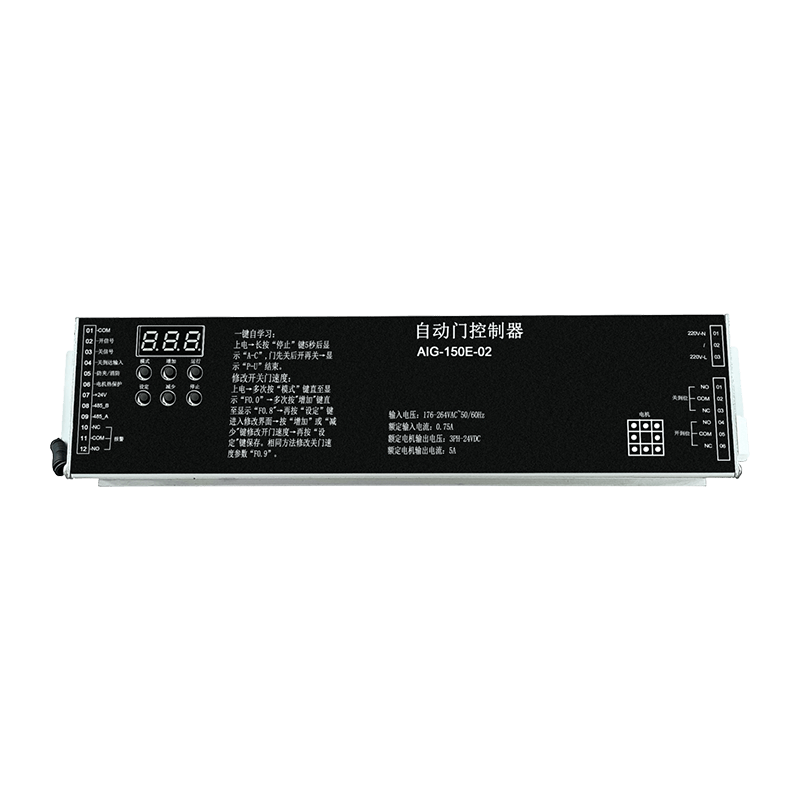

Pemantauan Status: Paparan tiub digital memberikan maklum balas masa nyata tentang keadaan pengendalian, seperti ukuran lebar pintu automatik (A_c), bukaan biasa (Uoo) dan penutupan (Uco).
Parameter Boleh Disesuaikan:
Parameter Pengguna (P-siri): Membolehkan pelarasan kelajuan buka/tutup, masa tunda penutupan automatik dan tork anti-cubitan.
Parameter Juruteknik (Siri-F): Menyediakan kawalan yang lebih mendalam ke atas pasangan tiang motor, nisbah pengurangan dan tetapan KP/KI gelang kelajuan lanjutan untuk pecutan dan nyahpecutan yang lancar.
Kawalan Tork: Pengawal menguruskan pelbagai fasa tork, termasuk tork permulaan, tork anti-cubit dan tork penahan sebaik sahaja pintu dipasang.
Mod Operasi: Menyokong model primer-menengah, mod bateri kecemasan dan mod demo penuaan untuk ujian,
Faedah & Fungsi Keselamatan
Perlindungan Keselamatan: Pengawal termasuk pengesanan sekatan bersepadu (boleh laras kepekaan) untuk mengenal pasti apabila laluan pintu terhalang.
Alat Diagnostik: Sistem penyelesaian masalah yang komprehensif mengenal pasti kerosakan tertentu, seperti pengekod/kegagalan Dewan (E02), lebihan voltan (E05) dan beban motor (E18).
Integriti Operasi: Untuk memastikan keselamatan, sistem memerlukan pemasangan profesional, pembumian wayar bumi yang ketat, dan penggunaan kabel terlindung untuk pengekod untuk mengelakkan gangguan.
Ciri Penyelenggaraan: Pengawal menjejaki waktu kerja terkumpul dan membenarkan "pemulihan parameter" untuk menetapkan semula peranti kepada lalai kilang untuk jenis get tertentu.
Parameter Prestasi Produk
| Voltan Masukan | 176–264 VAC, 50/60 Hz |
| Keserasian Motor | Menyokong motor servo voltan tinggi atau motor tak segerak voltan tinggi; arus keluaran maksimum: 3A; kuasa keluaran maksimum: 500W |
| Isyarat Input | Buka, Tutup, Perlindungan anti-cubit/Kebakaran, Ketibaan, Perlindungan haba motor |
| Isyarat Output Geganti | Kedudukan terbuka dicapai, Kedudukan tutup tercapai, Penggera kerosakan |
| Antaramuka Komunikasi | Satu port komunikasi bersiri, boleh disambungkan ke skrin sentuh luaran atau panel nyahpepijat |
| Julat Permohonan | Sesuai untuk pengendali pintu lif segerak am dan pengendali pintu lif tak segerak am |
