Arahan Pendawaian untuk Penapis Pengasingan
Dalam aplikasi pembawa talian kuasa praktikal, beban ketara seperti penstabil voltan, penukar frekuensi, sistem servo, motor berkuasa tinggi, kapasitor berkapasiti besar dan unit UPS biasanya dipasang pada talian kuasa. Beban ini mempamerkan kesan penyerapan yang ketara pada isyarat frekuensi tinggi dalam pembawa talian kuasa jalur lebar. Untuk mengelakkan kemerosotan prestasi pembawa talian kuasa, adalah amat disyorkan untuk memasang penapis pengasingan khusus pada talian kuasa untuk menyekat gangguan daripada sumber beban, dengan itu mencapai prestasi komunikasi optimum untuk sistem pembawa talian kuasa.
Kaedah pendawaian untuk penapis pengasingan:
1. Bahagian bekalan kuasa: Input (LINE) penapis pengasingan pada bahagian bekalan kuasa disambungkan kepada input kuasa, manakala outputnya (LOAD) dipautkan kepada output (LOAD) penapis pengasingan pada bahagian beban. Pembawa jalur lebar disambungkan selari dengan output (LOAD) penapis pengasingan.
2. Bahagian beban: Output (LOAD) penapis pengasingan pada bahagian beban disambungkan ke input bekalan kuasa, manakala inputnya (LINE) dipautkan ke peralatan beban. Pembawa jalur lebar disambungkan selari dengan output (LOAD) penapis pengasingan.

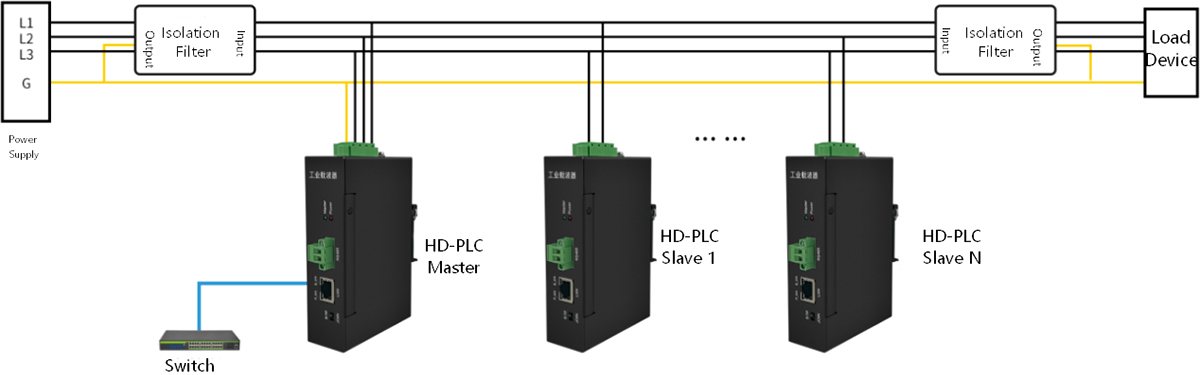

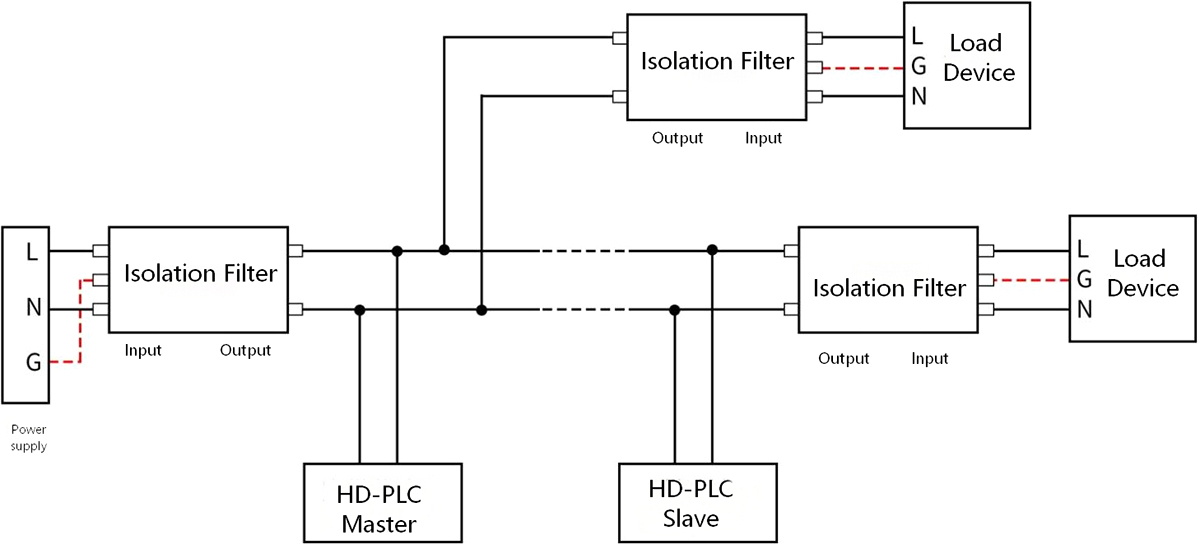

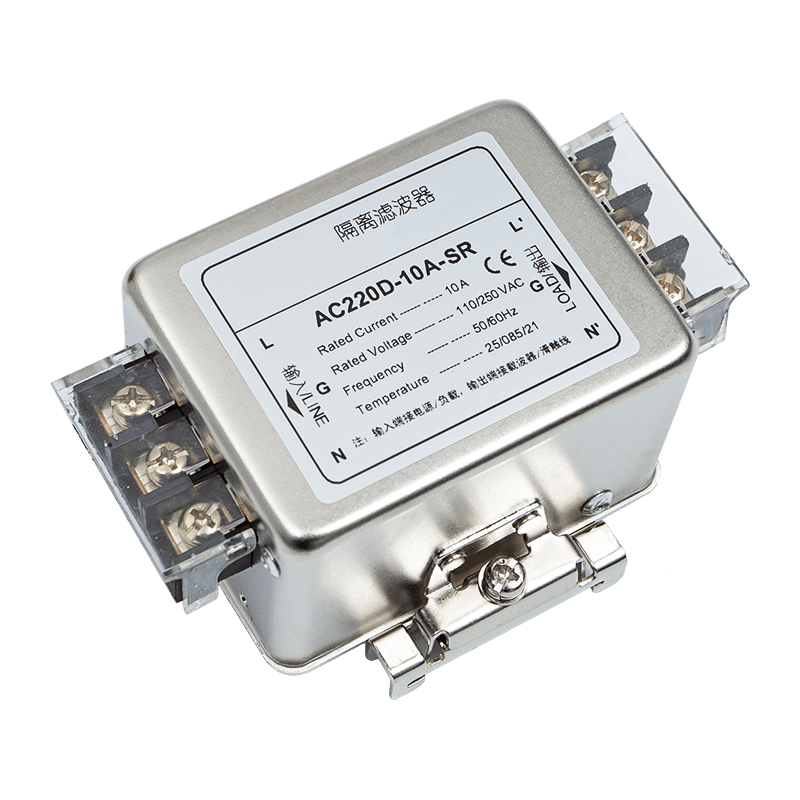

Gambar rajah pendawaian penapis pengasingan fasa tunggal ditunjukkan di bawah:

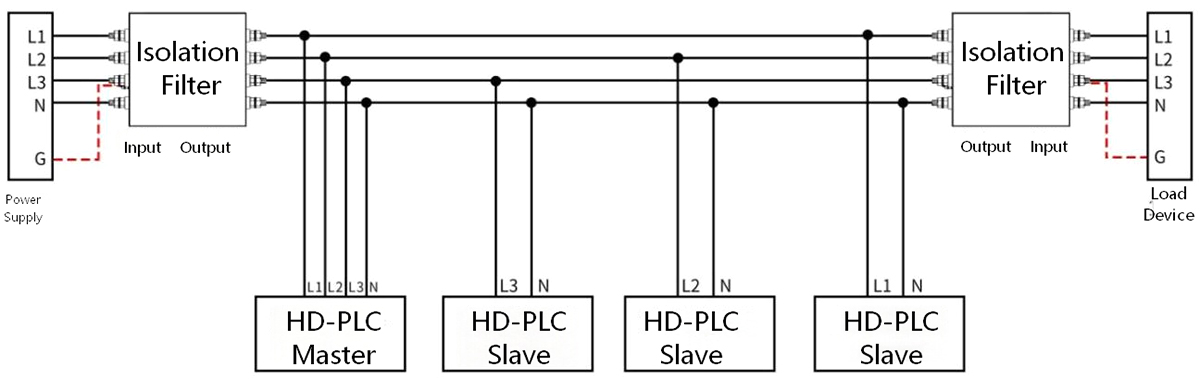

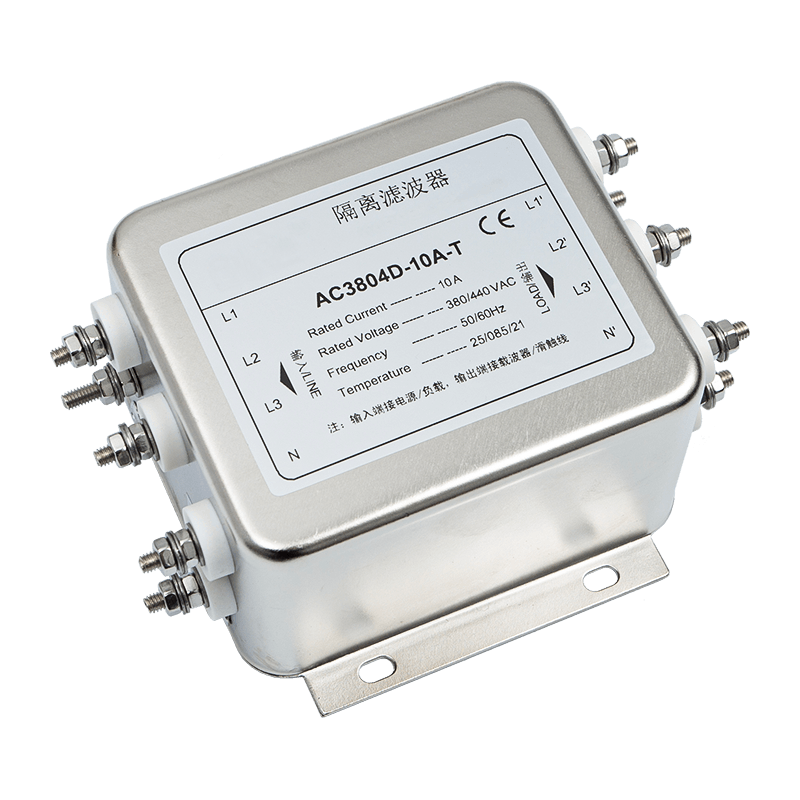

Gambar rajah pendawaian untuk penapis terpencil empat wayar tiga fasa ditunjukkan di bawah:

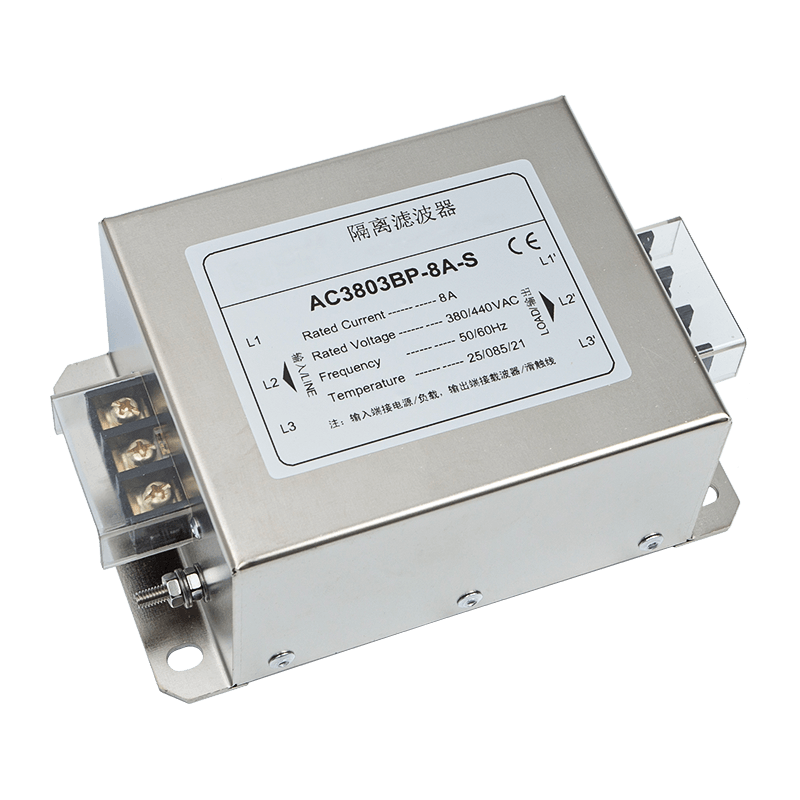

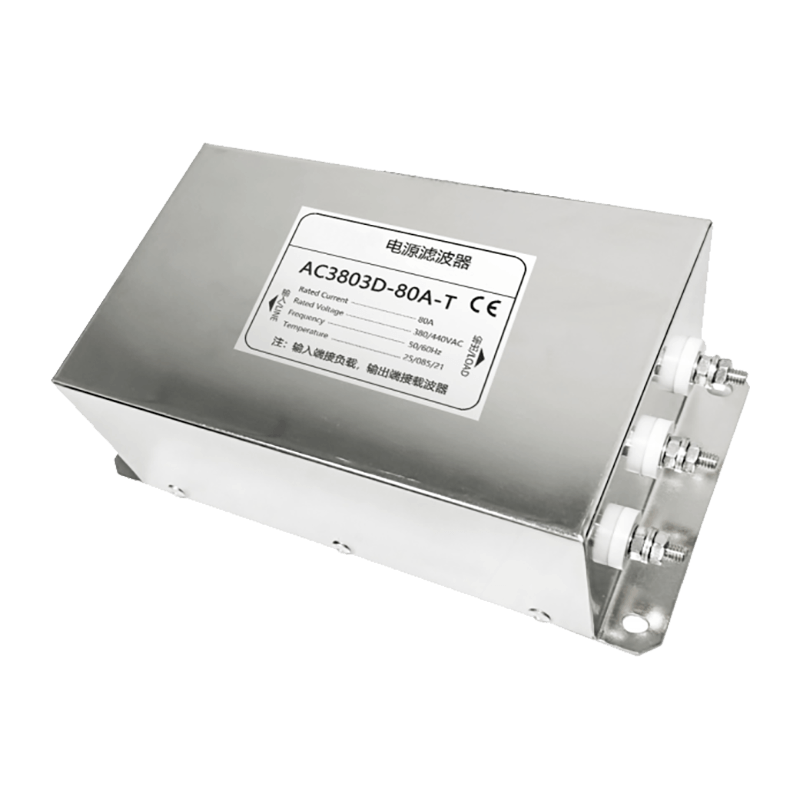

Gambar rajah skema pendawaian untuk penapis pengasingan khusus penukar frekuensi ditunjukkan di bawah:
Perkara yang perlu diberi perhatian:
1. Penapis pengasingan ialah penapis pengasingan bekalan kuasa khusus yang direka untuk digunakan dengan pembawa talian kuasa. Jangan sekali-kali menggantikan penapis kuasa komersial untuk penapis pengasingan khusus yang bertujuan untuk pembawa talian kuasa.
2. Apabila memasang penapis pengasingan, arah pemasangan mesti dibezakan dengan teliti. Untuk penapis bahagian bekalan kuasa, arus mengalir dari input ke output, manakala untuk penapis sisi beban, ia mengalir dari output ke input. Adalah penting untuk diperhatikan bahawa arah pemasangan penapis sisi beban adalah sebaliknya bagi penapis sisi bekalan kuasa.
3. Penapis pengasingan disambungkan secara bersiri pada talian kuasa, manakala pembawa jalur lebar disambungkan selari dengan talian kuasa di hujung keluaran penapis pengasingan. Penapis pengasingan tidak boleh dipasang pada talian kuasa antara pembawa jalur lebar yang berbeza dalam rangkaian yang sama.
4. Penapis pengasingan hendaklah dipasang sedekat mungkin dengan kedua-dua bahagian bekalan kuasa dan bahagian beban untuk menapis secara berkesan gangguan elektromagnet yang menceroboh sepanjang talian kuasa dan memancar ke luar.
5. Garisan input dan output penapis pengasingan hendaklah mengekalkan jarak yang betul antara mereka. Elakkan pendawaian selari atau bersilang untuk mengelakkan kemerosotan prestasi penapisan.
6. Wayar tanah penapis pengasingan tidak boleh dibiarkan dalam keadaan terapung; ia hendaklah disambungkan kepada sama ada wayar pembumian atau kepungan logam kotak elektrik, dengan panjang yang sesingkat mungkin adalah lebih baik.
7. Semua beban pada litar pembawa kuasa mesti dilengkapi dengan penapis pengasingan untuk memastikan komunikasi pembawa jalur lebar beroperasi pada talian kuasa yang bersih.
8. Risiko kejutan elektrik: Jangan beroperasi dalam keadaan hidup! Penapis pengasingan dilengkapi dengan komponen penyimpanan tenaga, dan bahaya voltan kekal dalam masa 10 saat selepas gangguan kuasa. Jangan sentuh terus sambungan terminal serta-merta selepas kuasa diputuskan.
