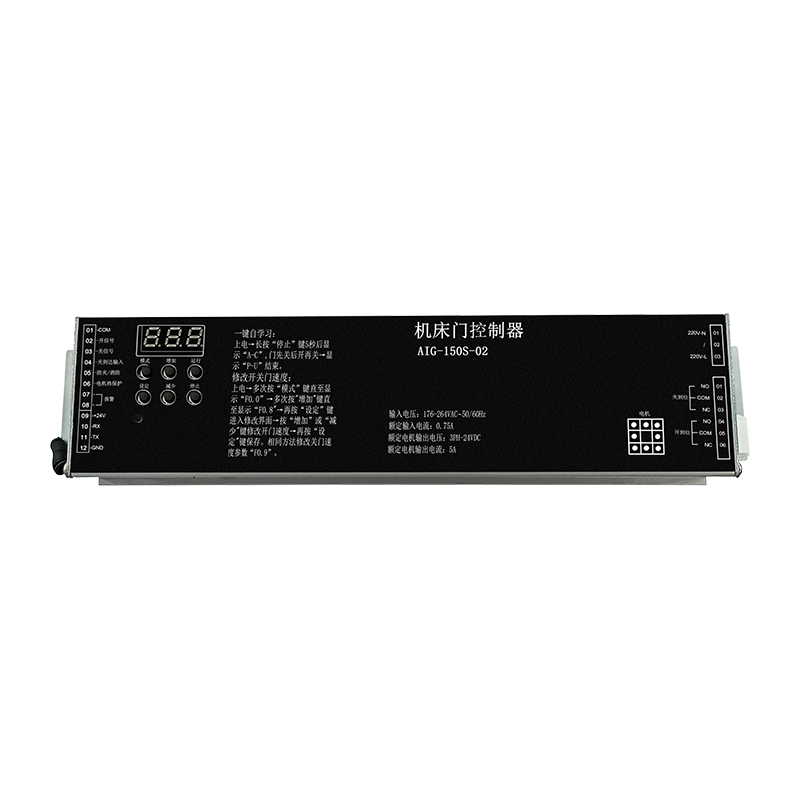

Penerangan & Aplikasi Produk
Aplikasi Sasaran: Pengawal ini direka khusus untuk operasi automatik pintu alat mesin.
Jenis Sistem: Ia adalah pengawal tanpa berus DC yang menggunakan kawalan PWM vektor ruang gelung tertutup penuh untuk menguruskan pergerakan motor.
Profil Fizikal: Unit ini padat, dengan dimensi 261 x 64 x 41 mm (LxWxH).
Ciri-ciri Utama
Penyahpepijatan Satu Kunci: Sistem ini termasuk fungsi pembelajaran kendiri "A-c" yang dipermudahkan yang secara automatik mengukur perjalanan pintu dan mengenal pasti sudut awal motor.
Antara Muka Kawalan Komprehensif: Papan kekunci digital membolehkan pengguna bertukar antara mod, memantau data masa nyata (kelajuan dan semasa), dan mengubah suai parameter fungsi.
Keluk Operasi Berbilang Aras:
Membuka (O) dan Menutup © Kumpulan: Menyokong empat tahap kelajuan yang berbeza (Lv1–Lv4) dengan tetapan boleh disesuaikan untuk pecutan, nyahpecutan, “jerk” (kelicinan) dan jarak kusyen.
I/O boleh dikonfigurasikan:
Input: Menyokong isyarat luaran untuk arahan buka/tutup, suis had dan input pautan keselamatan/api.
Output Geganti: Termasuk tiga geganti yang boleh diprogramkan untuk 15 fungsi berbeza, seperti memberi isyarat apabila pintu terbuka/tertutup sepenuhnya atau menunjukkan kerosakan pengawal.
Pemantauan Masa Nyata (Parameter N): Menjejaki data teknikal termasuk voltan bas DC, kedudukan pengekod semasa, jumlah masa larian dan kiraan kitaran pintu (sehingga berjuta-juta kitaran).
Faedah & Fungsi Keselamatan
Ketepatan dan Kebolehpercayaan: Penggunaan kabel pengekod berperisai dan kawalan gelung tertutup memastikan kedudukan pintu yang tepat dan menghalang motor "melarikan diri" semasa operasi.
Perlindungan Keselamatan:
Logik Anti Cubit: Termasuk "zon mati" yang boleh diprogramkan dan masa pengesanan gerai untuk mengelakkan kecederaan atau kerosakan peralatan.
Pengawal Alam Sekitar & Elektrik: Mempunyai perlindungan lonjakan kilat teraruh dan perlindungan haba motor (melalui DI6 atau DI5).
Diagnostik Lanjutan: Pengawal menyimpan empat kerosakan terkini (cth., E-01 untuk arus lebih, E-02 untuk kegagalan pengekod) untuk memudahkan penyelesaian masalah pantas.
Kestabilan: Termasuk perlindungan terbina dalam terhadap voltan lampau, undervoltage, motor terhenti dan putaran terbalik.
Spesifikasi Prestasi Produk
| Voltan masukan | 176–264 VAC, 50/60 Hz |
| Motor tanpa berus atau motor servo 24V DC yang boleh dikawal, arus keluaran maksimum 7.5 A, kuasa keluaran maksimum 150 W Suis kuasa 24V |
| Dilengkapi dengan fungsi rangkaian komunikasi RS-485 |
| Isyarat input | buka, tutup, anti-cubit/api, ketibaan, perlindungan kepanasan motor |
| Isyarat keluaran geganti | kedudukan terbuka, kedudukan tutup, ralat |
| Julat yang berkenaan | pintu alatan mesin, pintu berfungsi yang disesuaikan khas, dsb. |
