Penerangan Produk & Penilaian Sistem
Spesifikasi Teras: Pengawal mempunyai kuasa terkadar 0.75KW dan beroperasi pada voltan terkadar 220V.

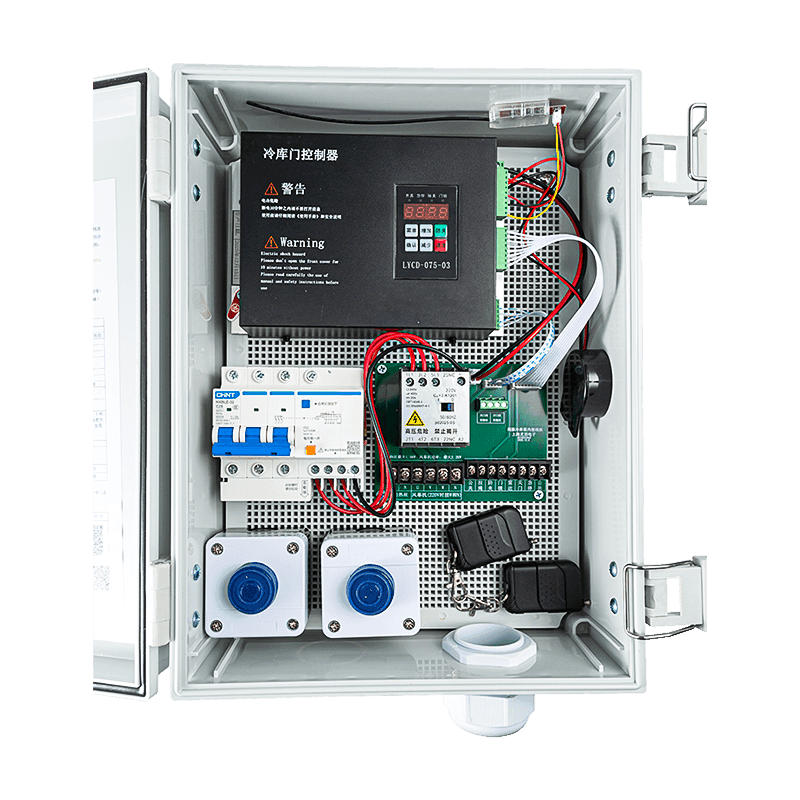

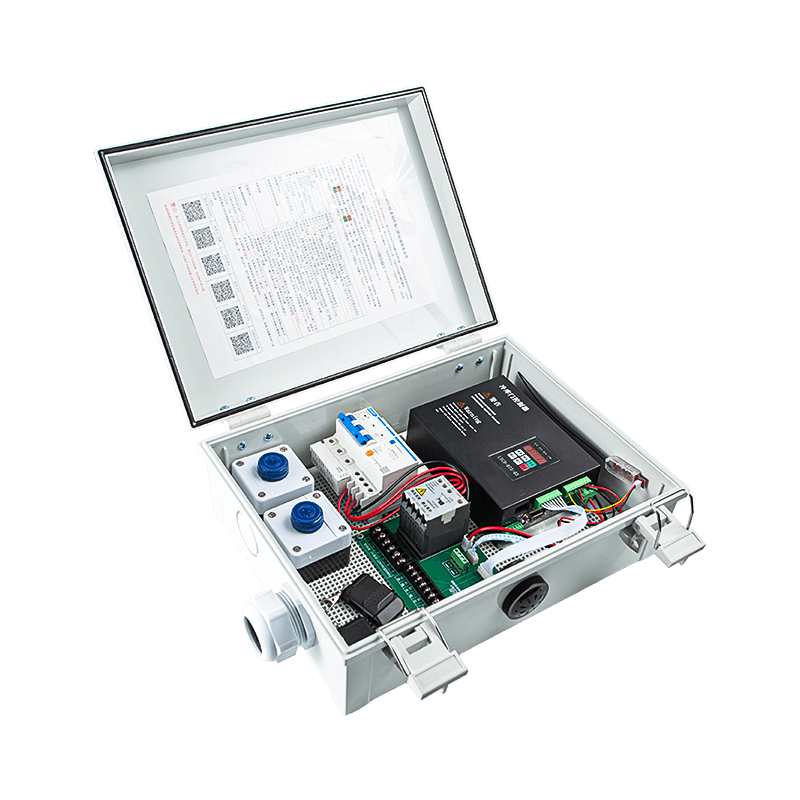

Integrasi Sistem: Ia biasanya ditempatkan dalam kotak kawalan pintu peti sejuk AIG-1500L-01J.

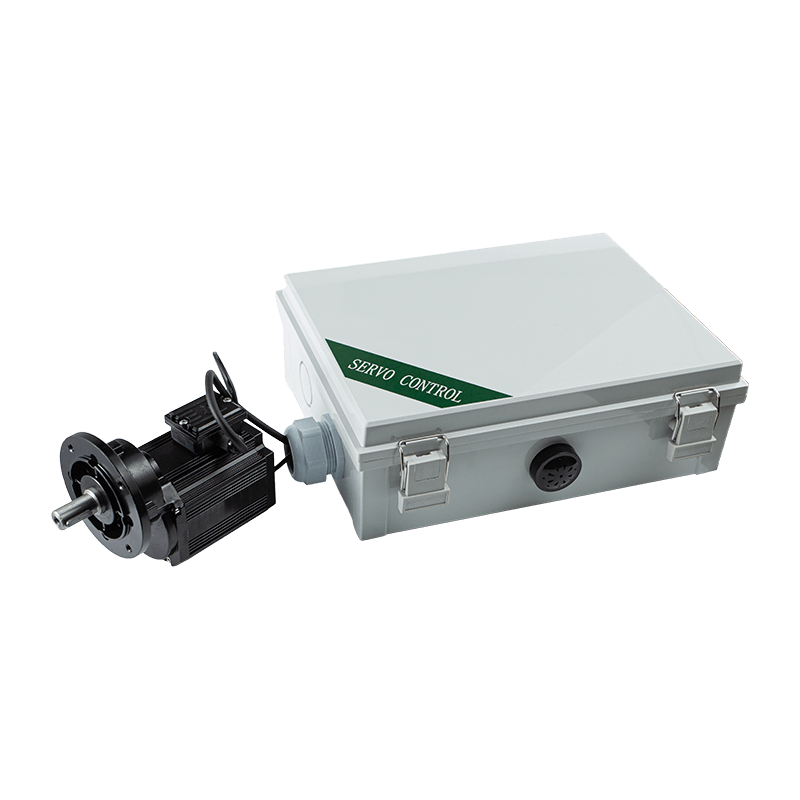

Motor Serasi: Sistem ini menggunakan MT01-JS-45N (DLG-56S-45), motor gear magnet kekal tiga fasa yang menampilkan tork berkadar 45N.m dan nisbah pengurangan 1:6.45.
Sokongan Periferi: Pengawal termasuk output khusus untuk wayar pemanasan luaran (sehingga 1KW pada 220V) untuk mengelakkan pembekuan pintu dan langsir udara luaran (sehingga 2.2KW) untuk mengekalkan kawalan iklim.
Aplikasi
Persekitaran Utama: Ia direka bentuk untuk kemudahan penyimpanan sejuk, menguruskan pintu gelangsar berat yang memerlukan tork dan ketepatan yang tinggi.
Ketahanan Alam Sekitar: Sistem ini dibina untuk menahan keadaan yang teruk, dengan motor dinilai untuk suhu ambien antara -25°C dan 50°C dan kelembapan relatif sehingga 95%.
Ciri-ciri Utama
Pentauliahan Berpandukan Suara: Pengawal menampilkan kaedah penyahpepijatan automatik di mana pembesar suara menyediakan kira detik dan gesaan suara untuk membimbing pengguna melalui ujian kendiri dan ukuran lebar pintu.
Antara Muka I/O Fleksibel: Ia menyediakan terminal untuk pelbagai isyarat luaran, termasuk kord tarik, radar, kunci pintu, hentian kecemasan dan penderia anti-cubit.
Parameterisasi Boleh Disesuaikan: Pengguna boleh melaraskan sembilan gear kelajuan, arus permulaan motor dan tork pengetatan khusus apabila pintu mencapai kedudukan terbuka atau tertutup sepenuhnya.
Geganti Boleh Aturcara: Tiga output geganti boleh diberikan kepada pelbagai fungsi, seperti pensuisan tirai udara, isyarat yang diduduki perpustakaan, atau output penggera.
Pengurusan Jauh: Sistem ini termasuk modul penerima kawalan jauh dengan pemasangan kod mudah dan prosedur pembersihan untuk pengendalian wayarles.
Parameter Prestasi Produk
| Voltan Masukan | 176–264 VAC, 50/60 Hz |
| Kawalan Motor | Motor bergear servo voltan tinggi yang boleh dikawal, kuasa keluaran maksimum 1500 W |
| Isyarat Input | Buka, Tutup, Berhenti, Anti-cubit / Perlindungan kebakaran, Kunci pintu, Radar, dsb. |
| Keluaran | Motor langsir udara 380 VAC, elemen pemanas 220 VAC, buzzer, isyarat kedudukan terbuka, isyarat kedudukan tutup |
| Komunikasi | Satu antara muka RS485, membolehkan kawalan rangkaian |
