Penerangan Produk

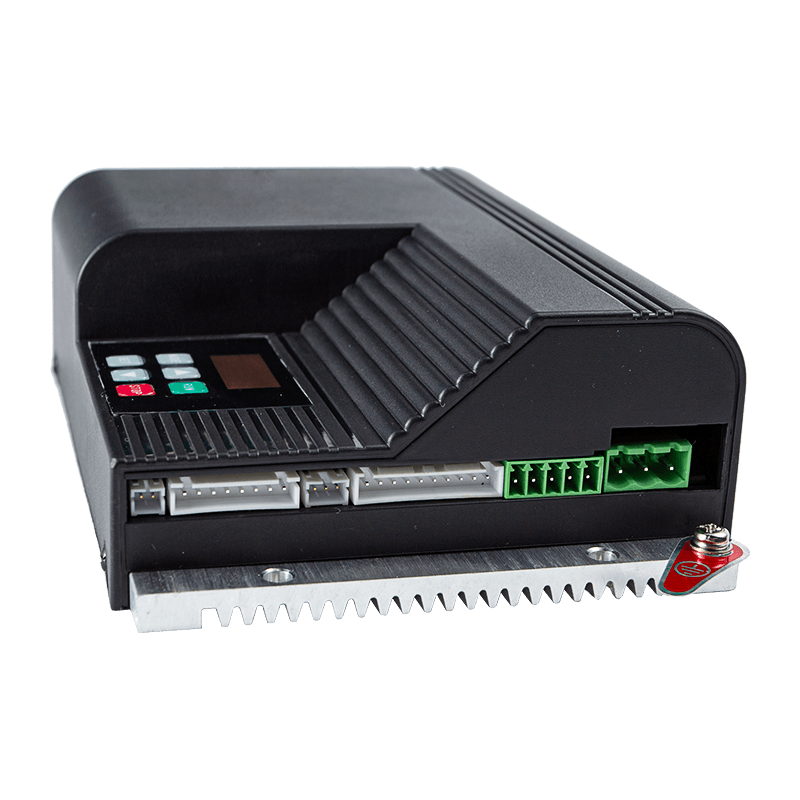

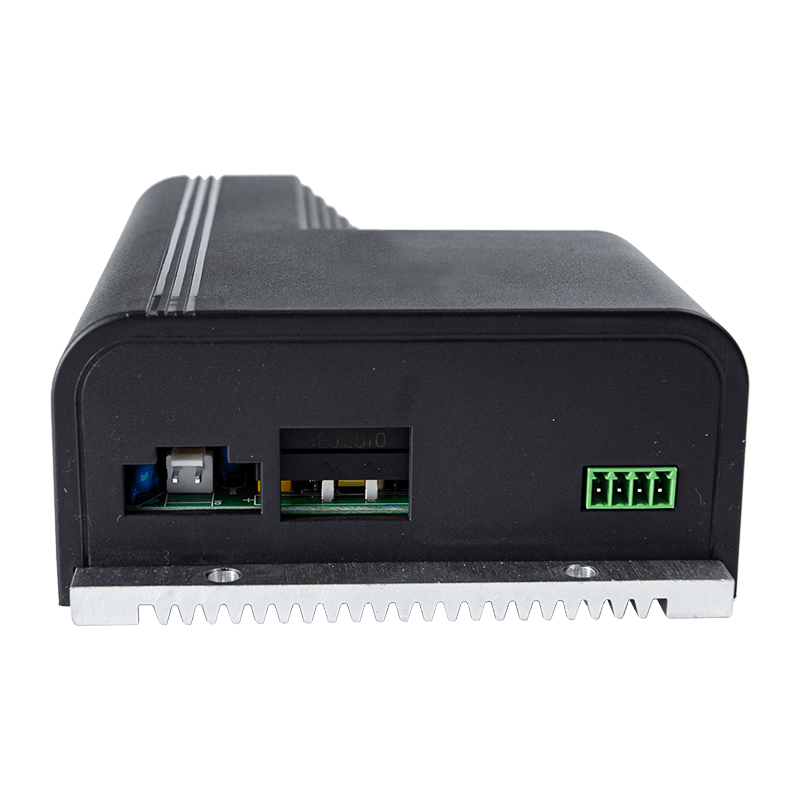

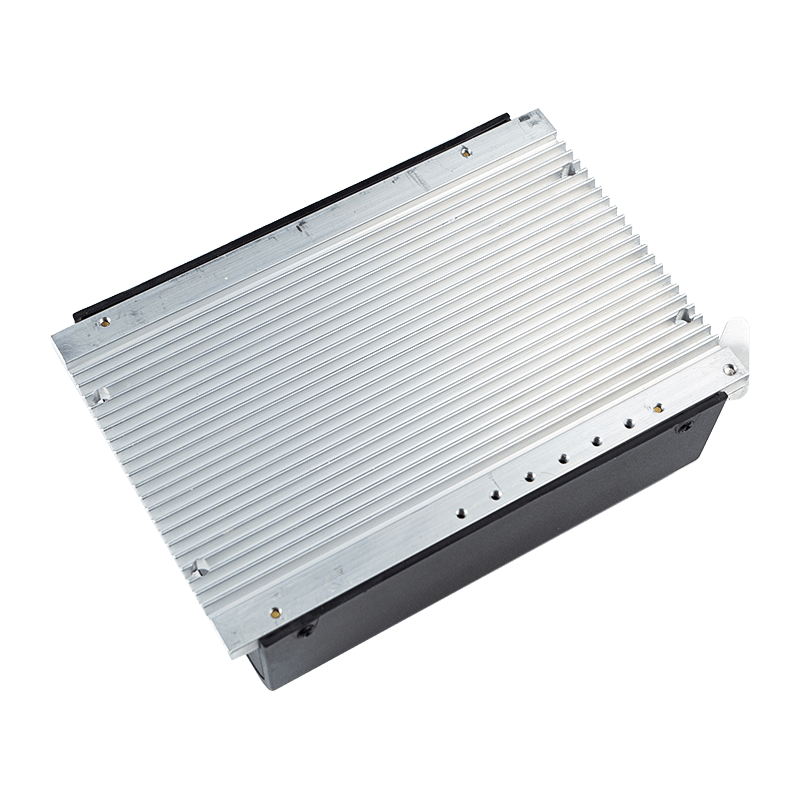

Jenis Peranti: Pengawal servo pintu lif berprestasi tinggi yang direka untuk pengurusan ketepatan sistem pintu lif.
Kaedah Kawalan: Menggunakan kawalan PWM vektor ruang gelung tertutup sepenuhnya.
Keserasian Sistem: Direka khusus untuk berfungsi dengan motor servo magnet kekal MT01-TB-120W.
Keperluan Kuasa: Beroperasi pada voltan input satu fasa 176~264V AC (50/60Hz).
Ciri-ciri Utama
Pemantauan Komprehensif: Mempunyai paparan digital yang menjejaki kelajuan output, arus, voltan bar bas, kedudukan pintu dan jumlah masa larian.
Pentauliahan Satu Sentuhan: Termasuk fungsi "penyahpepijatan satu kekunci" automatik (A-c) yang mengukur lebar pintu dan menguji kedudukan awal.
Parametrisasi meluas:
Lengkung Pintu (kumpulan O & C): Membolehkan penalaan halus bagi empat gear kelajuan berbeza, termasuk jarak penimbal tertentu, pecutan dan kelajuan nyahpecutan untuk kedua-dua kitaran pembukaan dan penutupan.
Parameter Juruteknik (kumpulan F): Mengurus pasangan tiang motor, talian pengekod dan fungsi output geganti.
I/O Fleksibel: Dilengkapi dengan lapan input digital (untuk isyarat seperti penggera kebakaran, penderia keselamatan dan arahan pintu) dan tiga output geganti untuk penggera status atau kerosakan.
Logik Lanjutan: Menyokong kedua-dua mod isyarat pintu pensuisan aras dan tepi serta termasuk masa penghakiman boleh laras untuk penyekatan pintu.
Aplikasi
Aplikasi Utama: Menguruskan operasi pintu lif/lif gelongsor.
Mod Khusus: Termasuk mod demo (F1.4) untuk kitaran ujian berterusan mekanisme pintu.
Sistem Bersepadu: Menyokong komunikasi TTL untuk penyalinan data dan tetapan/depepijat parameter luaran.
Parameter Prestasi Produk
| Voltan Masukan | 176–264 VAC, 50/60 Hz |
| Keserasian Motor | Menyokong motor tanpa berus atau motor servo 24V DC yang boleh dikawal; arus keluaran maksimum 7.5A; kuasa keluaran maksimum 150W |
| Bekalan Kuasa | Bekalan kuasa pensuisan 24V bersepadu |
| Komunikasi | Dilengkapi dengan fungsi rangkaian komunikasi RS-485 |
| Isyarat Input | Buka, Tutup, Perlindungan anti-cubit/Kebakaran, Ketibaan, Perlindungan haba motor |
| Isyarat Output Geganti | Kedudukan terbuka dicapai, Kedudukan tutup tercapai, Penggera kerosakan |
| Julat Permohonan | Eksport pintu lif, pintu lif vila dan sistem pengendali pintu yang disesuaikan khas |
