Ciri-ciri
● Julat ukuran yang luas, -0.1MPa hingga 100MPa.
● Semua pembinaan keluli tahan karat, pelbagai jenis antara muka tekanan.
● Prestasi yang boleh dipercayai, selamat dan mudah digunakan.
● Pelbagai jenis isyarat keluaran.
● Perlindungan kekutuban songsang dan perlindungan arus lampau dan voltan lampau serta-merta memenuhi keperluan perlindungan EMI..
● Produk kalis letupan yang selamat secara intrinsik memenuhi keperluan reka bentuk standard GB3836.4.
● Produk kalis letupan memenuhi keperluan reka bentuk standard kebangsaan GB3836.2.
Gambaran Keseluruhan Produk

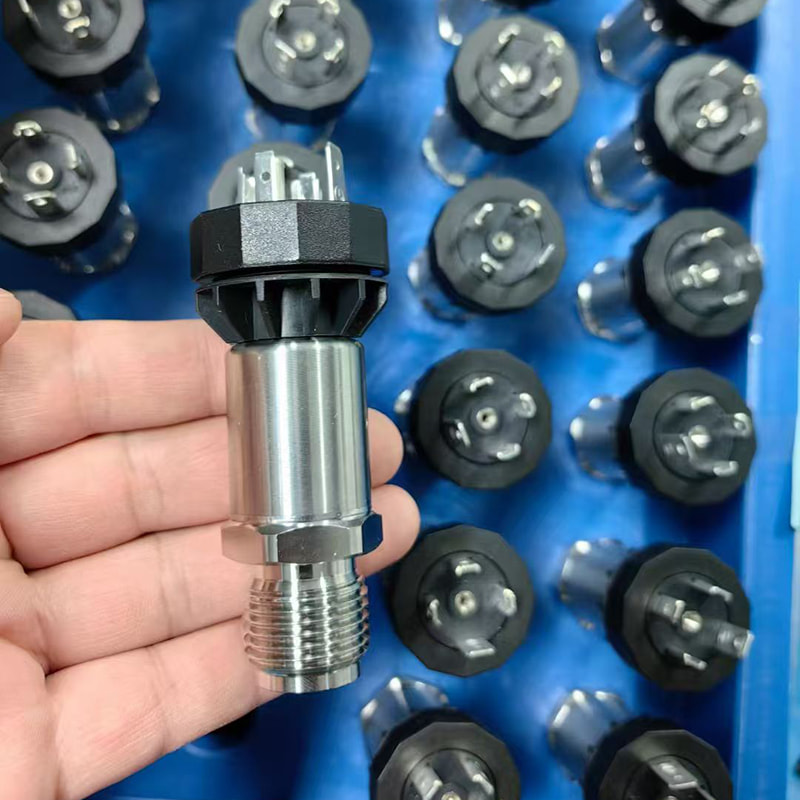

Pemancar tekanan AI-TH Hirschmann menggunakan penderia tekanan OEM piezoresistif dengan diafragma keluli tahan karat sebagai elemen pengukur isyarat. Ia menjalani ujian komputer automatik dan menggunakan teknologi pemangkasan laser untuk pampasan prestasi titik sifar dan suhu dalam julat suhu yang luas. Litar pemprosesan isyarat, yang terletak di dalam perumahan keluli tahan karat, menukar isyarat sensor kepada isyarat keluaran standard. Keseluruhan produk telah menjalani ujian yang ketat dan saringan penuaan komponen, produk separuh siap dan produk siap, memastikan prestasi yang stabil dan boleh dipercayai.
Dengan kebolehpercayaan, fleksibiliti dan serba boleh yang sangat baik, produk ini digunakan secara meluas untuk pengukuran tekanan dan kawalan dalam proses perindustrian seperti petroleum, kimia, metalurgi, kuasa dan paras air.

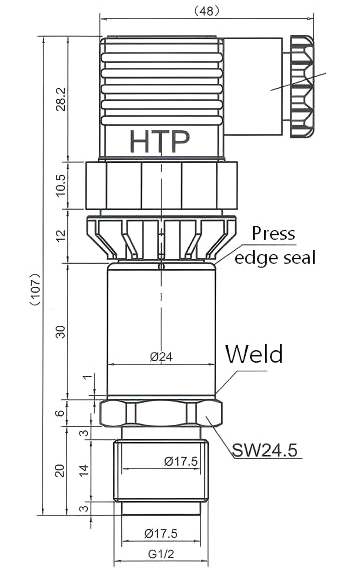

Struktur luaran: (unit: mm)
Imej ini adalah untuk rujukan sahaja; produk sebenar akan diutamakan. Antara muka tekanan boleh disesuaikan.
Parameter teknikal:
| Julat | -0.1M p a ▪▪▪ 0MPa～0.01MPa ▪▪▪ 100MPa |
| Lebihan beban | 2 kali tekanan skala penuh atau 110MPa (yang mana lebih rendah) |
| Jenis tekanan | Tekanan tolok, tekanan mutlak atau jenis tekanan tolok tertutup |
| Ketepatan | ±0.5%FS |
| Kestabilan jangka panjang | Maksimum ±0.3%FS/tahun |
| Pekali suhu titik sifar | 0.03%FS/℃(≤100kPa); 0.02%FS/℃(＞100kPa) |
| Pekali suhu skala penuh | 0.03%FS/℃(≤100kPa); 0.02%FS/℃(＞100kPa) |
| Suhu pampasan | -10℃~80℃ |
| Suhu operasi | -30℃～80℃, jenis selamat intrinsik -10℃~60℃ |
| Suhu penyimpanan | -40℃～125℃ |
| Jenis keluaran | Jenis semasa (sistem dua wayar) | Jenis voltan (sistem tiga wayar) |
| Bekalan kuasa | 10~30VDC | 10~30VDC |
| Isyarat keluaran | 4mA~20mADC | 0/1~5/10VDC |
| Rintangan penebat | 100MΩ, 100VDC |
| Perlindungan kandang | IP65 (jenis palam masuk) |
| Sambungan elektrik | Hessmann |
| Sambungan tekanan | G1/2 utas luaran ( boleh disesuaikan atas permintaan) |
