Ciri-ciri
Julat pengukur: -0.1MPa...0MPa~0.01MPa...100MPa.
Dengan paparan, nilai tekanan masa nyata ditunjukkan.
Penentukuran titik sifar dan skala penuh adalah mudah.
Perlindungan kekutuban terbalik dan perlindungan mengehadkan semasa.
Tahan sambaran petir dan renjatan tekanan.
Ketepatan tinggi, kestabilan tinggi, dan kebolehpercayaan yang tinggi.
Kawasan permohonan
Kawalan proses industri
Pengukuran hidraulik
Pengukuran tekanan dalam pelbagai persekitaran yang keras
Gambaran keseluruhan produk

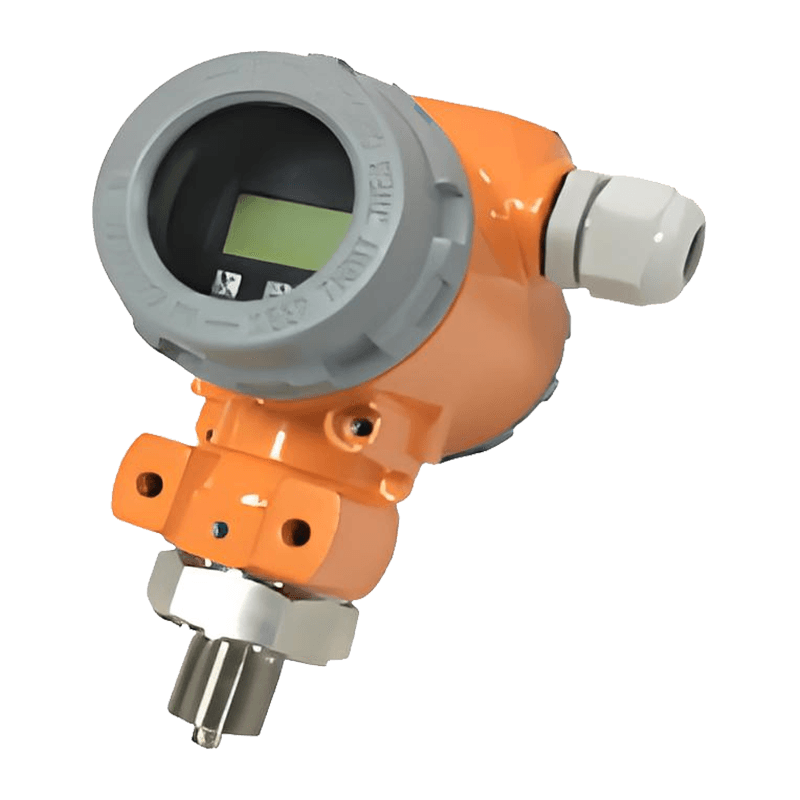

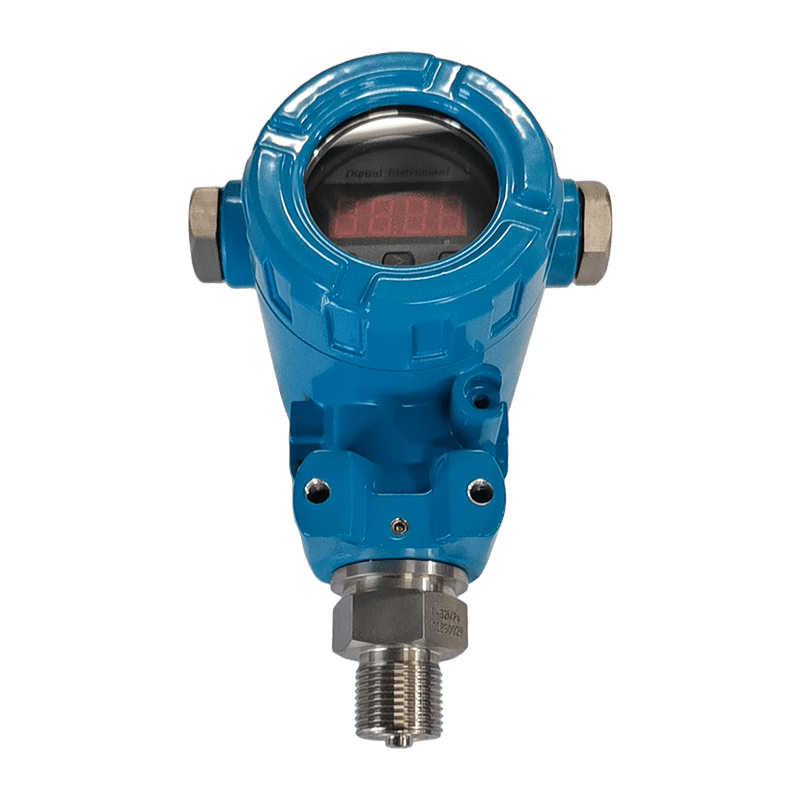

Paparan digital kalis letupan AI-TD pemancar tekanan menggunakan penderia tekanan silikon dengan diafragma keluli tahan karat sebagai elemen pengukuran isyarat dan menggunakan litar IC khusus untuk pampasan prestasi titik sifar dan suhu pada julat suhu yang luas. Pemancar tekanan ini mempunyai paparan digital LCD dan diperakui kalis letupan.
Produk ini digunakan untuk pengukuran tekanan dalam proses perindustrian seperti petroleum, kimia, metalurgi, kuasa dan hidrologi.

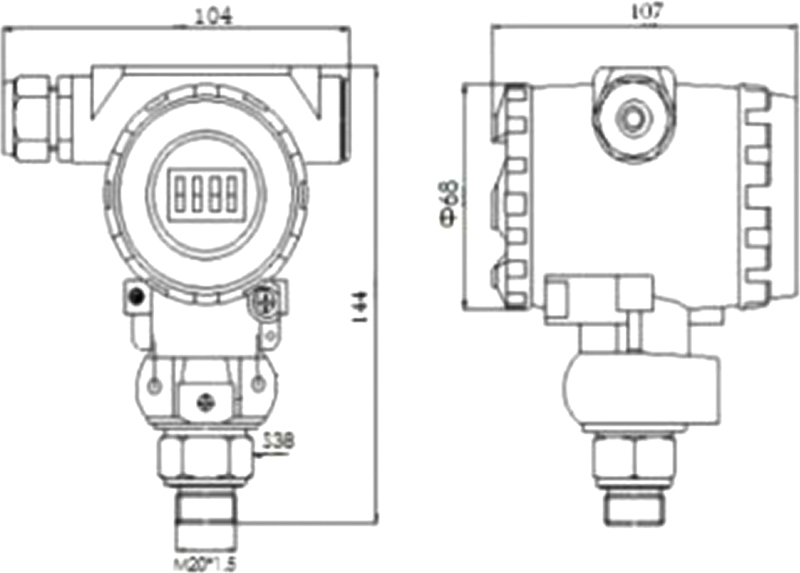

Struktur luaran: (unit: mm)
Imej ini adalah untuk rujukan sahaja; produk sebenar akan diutamakan. Antara muka tekanan boleh disesuaikan.
Parameter teknikal:
| Parameter tekanan |
| Julat | -0.1 MPa...0 MPa~0.01 MPa...100 MPa |
| Lebihan beban | 2 kali skala penuh atau 110MPa (yang mana lebih rendah) |
| Jenis tekanan | Tekanan tolok, tekanan mutlak, tekanan tolok tertutup |
| Parameter elektrik |
| Bekalan kuasa | 12~32V DC |
| Isyarat keluaran | 4mA~20mA DC (sistem dua wayar) |
| Perintang beban | ≤ (U-12) /0.02Ω |
| Parameter struktur |
| Kepungan | Perumahan aluminium tuang kalis letupan |
| Sensor | Keluli tahan karat 316L |
| Cincin pengedap | Fluororubber |
| Tahap perlindungan | IP65 |
| Keadaan persekitaran |
| Kesesuaian media | Pelbagai cecair yang tidak menghakis keluli tahan karat 316L dan fluororubber |
| Suhu pampasan | - 10℃~80℃ |
| suhu sederhana | -30℃~80℃ (jenis paparan LCD: -20℃~80℃) |
| Suhu penyimpanan | -40℃~125℃ (jenis paparan LCD: -20℃~80℃) |
| Penunjuk prestasi |
| Ketepatan | ≤±0.1%FS (Minimum) | ≤±0.25%FS (Lazim) | ≤±0.5%FS (Maksimum) |
| Pekali suhu titik sifar | ±0.03%FS/℃ (≤100kPa) | ±0.02%FS/℃ (＞100kPa) |
| Pekali suhu skala penuh | ±0.03%FS/℃ (≤100kPa) | ±0.02%FS/℃ (＞100kPa) |
| Kestabilan jangka panjang | ±0.2%FS/tahun (maksimum) |
