Ciri-ciri
● Direka sepenuhnya daripada keluli tahan karat 316L, dengan penarafan perlindungan IP68.
● Lebih daripada 2 kali lebihan tekanan, dan sehingga 5 kali ganda lebihan tekanan untuk julat kurang daripada 5 meter.
● Reka bentuk perlindungan anti-gangguan dan kilat.
● Ketepatan tinggi, kestabilan tinggi dan kebolehpercayaan yang tinggi.
Kawasan permohonan
● Industri petroleum, kimia dan tenaga.
● Bekalan air bandar, penerokaan hidrologi, geologi.
● Industri seperti pengesanan dan kawalan tekanan bendalir.
Gambaran keseluruhan produk

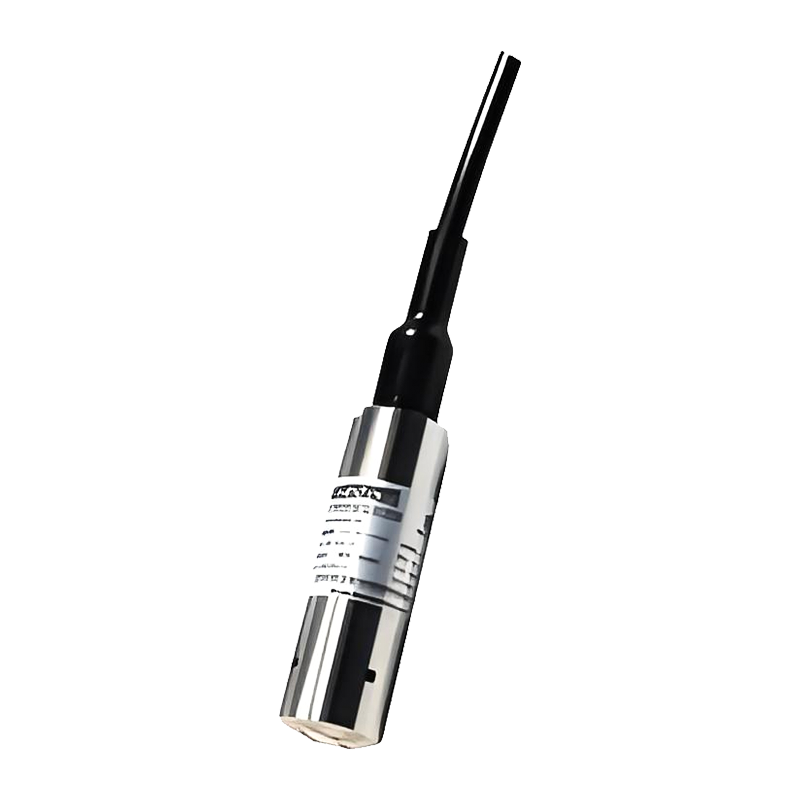

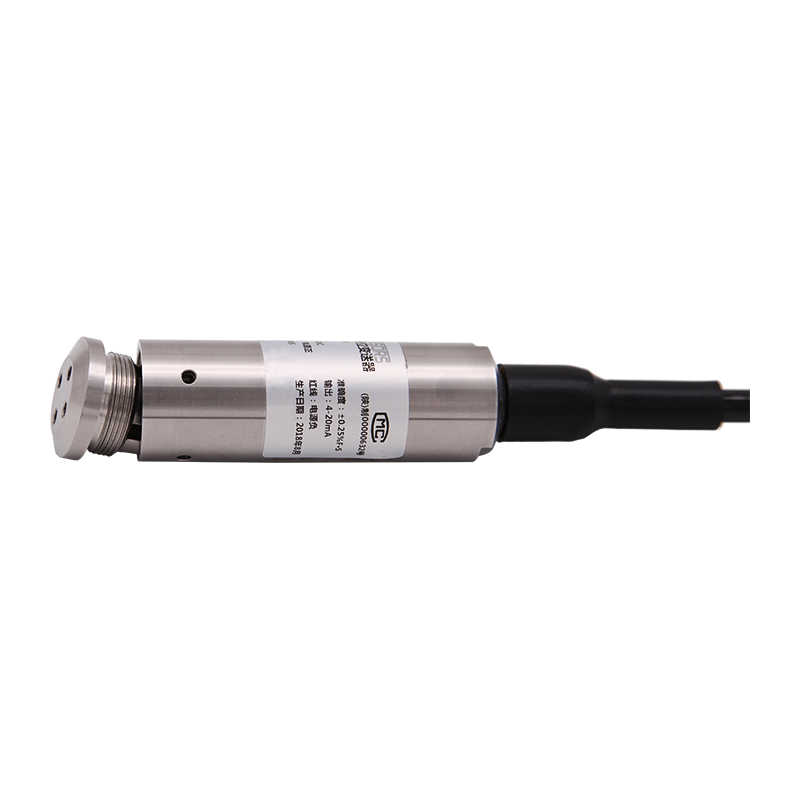

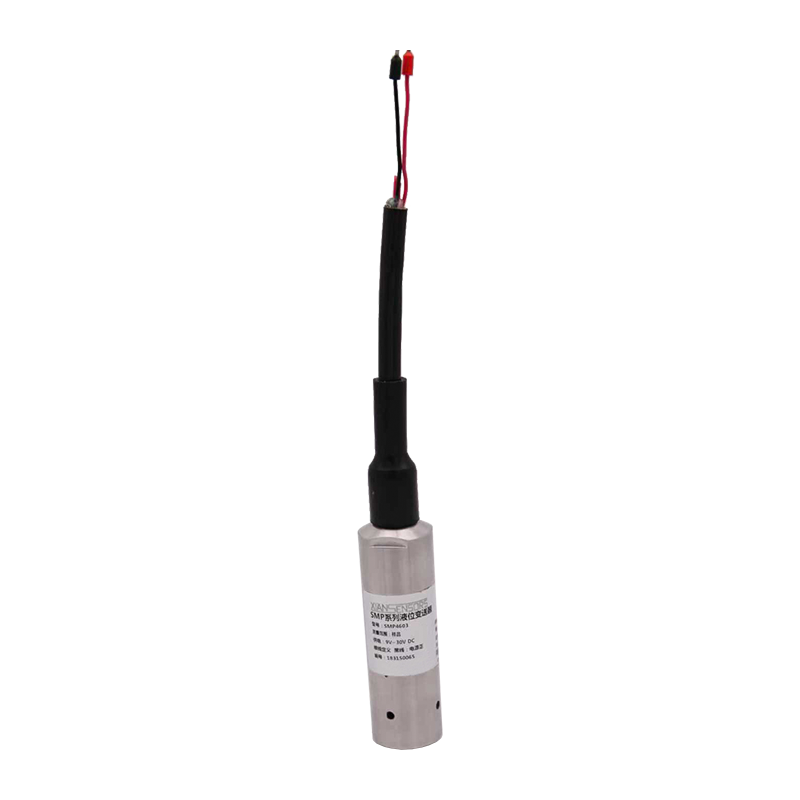

Pemancar aras tenggelam tujuan am AI-LE menggunakan penderia tekanan silikon tersebar berprestasi tinggi sebagai elemen pengukur. Ia mengukur tekanan hidrostatik cecair, yang berkadar dengan kedalaman cecair, dan menukarkannya kepada keluaran isyarat arus atau voltan piawai melalui litar penyaman isyarat untuk mencapai pengukuran kedalaman cecair yang tepat.
Produk ini sesuai untuk mengukur paras cecair pelbagai media dalam petrokimia, metalurgi, kuasa, farmaseutikal, bekalan air dan sistem saliran serta industri lain.
Struktur luaran: (unit: mm)
Parameter teknikal:
| Parameter tekanan |
| Julat | 0 mH2O～1 mH2O┅200 mH2O |
| Lebihan beban | 2 kali tekanan skala penuh, 5 kali tekanan berlebihan untuk julat termasuk 5 mH2O. |
| Parameter elektrik |
| Jenis keluaran | Jenis semasa | Jenis voltan |
| Bekalan kuasa | 9~30V DC | 12~30V DC |
| Isyarat keluaran | 4mA～20mA DC (sistem dua wayar) | 0/1V~5/10V DC (sistem tiga wayar) |
| Perintang beban | ≤（U-9）/0.02 Ω (sistem dua wayar) | ≥10k (sistem tiga wayar) |
| Parameter struktur |
| Kepungan | Keluli tahan karat |
| Penderia | Keluli tahan karat 316L |
| Cincin pengedap | Fluororubber |
| kabel | Kabel khas polietilena ∅7.5mm |
| Tahap perlindungan | IP68 |
| Keadaan persekitaran |
| Kesesuaian media | Pelbagai cecair yang tidak menghakis keluli tahan karat 316L dan fluororubber |
| Suhu pampasan | -10℃~80℃ |
| Suhu operasi | -20℃~85℃ |
| Suhu penyimpanan | -40℃~125℃ |
| Penunjuk prestasi |
| Ketepatan | ±0.25% FS (Lazim) | ±0.5%FS (Maksimum) |
| Ralat suhu titik sifar | ±0.05%FS/℃ (≤5 mH2O) | ±0.02%FS/℃ (>5 mH2O) |
| Ralat sensitiviti | ±0.05%FS/℃ (≤5 mH2O) | ±0.05%FS/℃ (>5 mH2O) |
| Kestabilan jangka panjang | ±0.3%FS/tahun (maksimum) |
