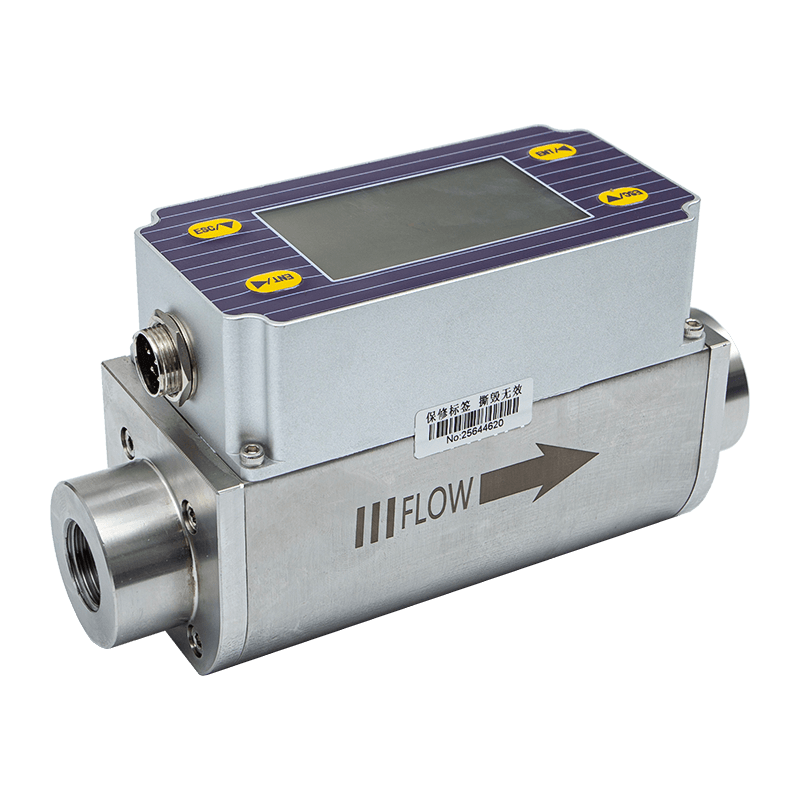

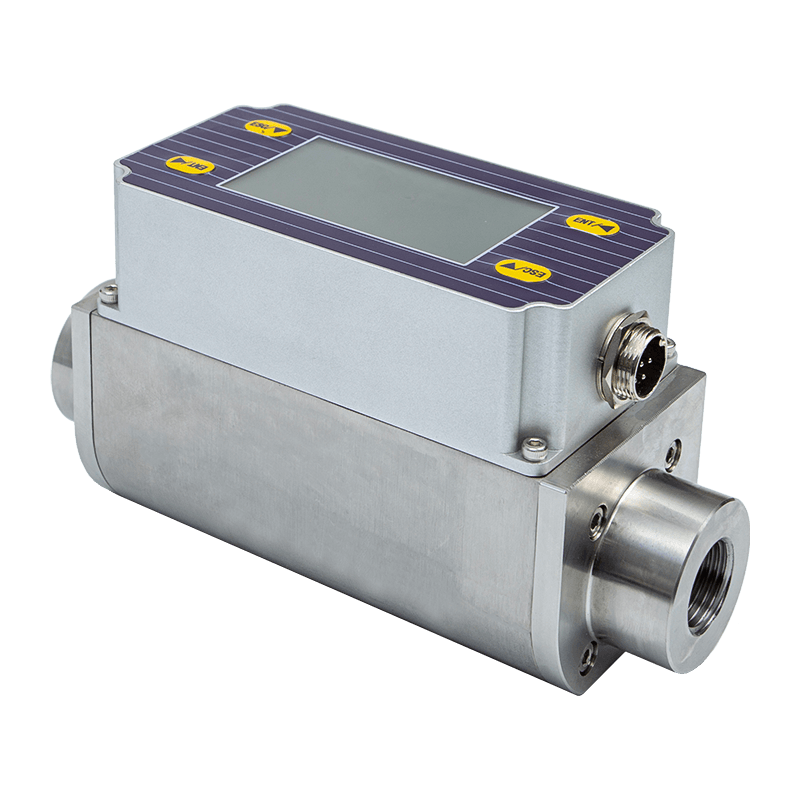

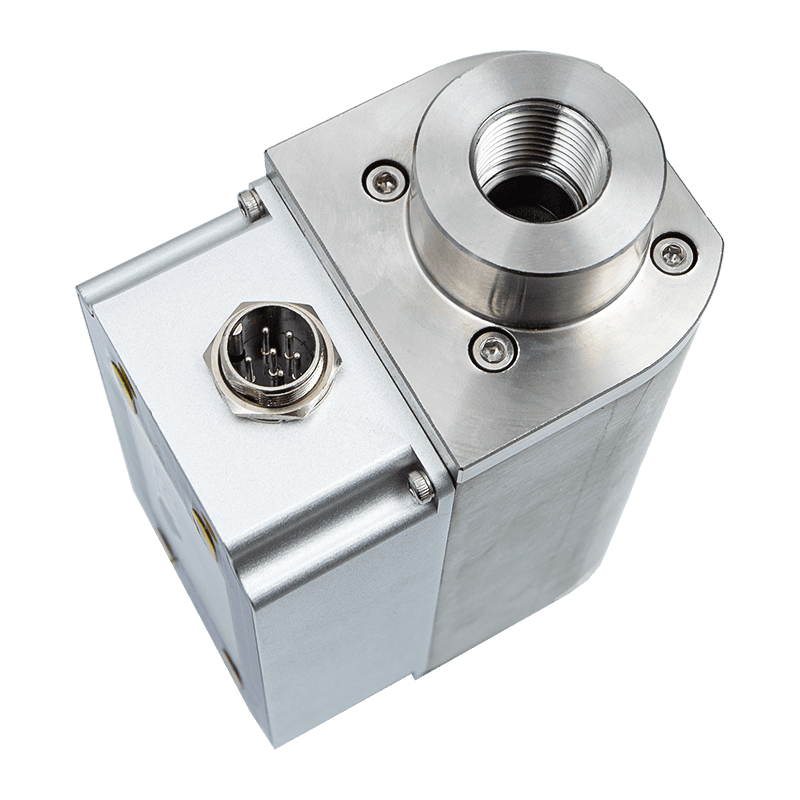

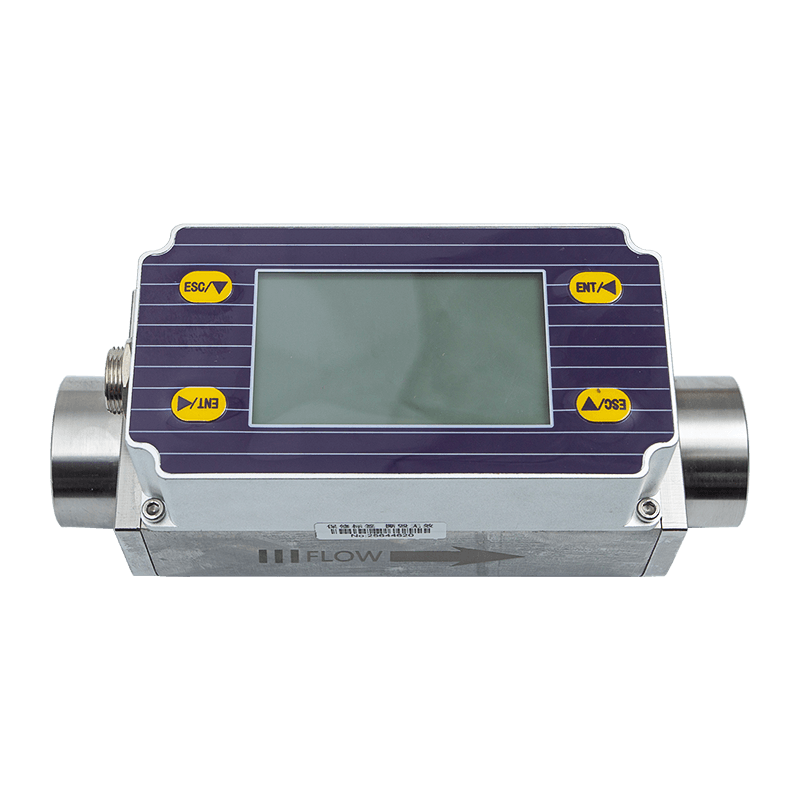

Prinsip pengukuran
Meter aliran jisim gas terma direka berdasarkan prinsip resapan terma. Instrumen ini menggunakan kaedah perbezaan suhu malar untuk mengukur gas dengan tepat. Mereka menawarkan kelebihan seperti saiz kecil, tahap pendigitalan yang tinggi, pemasangan mudah dan ukuran yang tepat.
Bahagian sensor terdiri daripada dua penderia suhu rintangan platinum gred rujukan. Semasa operasi, satu sensor secara berterusan mengukur suhu sederhana T1; penderia yang lain memanaskan diri kepada suhu yang lebih tinggi daripada suhu sederhana T2 dan digunakan untuk mengesan kadar aliran bendalir, dipanggil penderia halaju. Suhu ΔT = T2 - T1 , di mana T2 > T1 . Apabila bendalir mengalir melaluinya, molekul gas berlanggar dengan penderia dan membawa haba dari T2 , menyebabkan suhu T2 turun. Untuk mengekalkan ΔT malar , arus bekalan kepada T2 mesti dinaikkan . Kadar aliran gas yang lebih cepat menyebabkan lebih banyak haba terbawa pergi. Terdapat hubungan fungsi tetap antara kadar aliran gas dan peningkatan haba; ini adalah prinsip perbezaan suhu malar.
Antaranya ρ g , graviti tentu bendalir (berkaitan dengan ketumpatan)
V - Halaju aliran
K - Pekali imbangan
Q — Kapasiti pemanasan (berkaitan dengan haba dan struktur tertentu)
ΔT — Perbezaan suhu
Oleh kerana suhu penderia sentiasa secara automatik dan sentiasa kira-kira 30 °C lebih tinggi daripada suhu sederhana (ambien), meter aliran gas haba tidak memerlukan pampasan suhu pada dasarnya.
Meter aliran jisim gas terma sesuai untuk suhu media antara -40 hingga 220 ℃.
( 1 ) Graviti tentu bendalir dan ketumpatan adalah berkaitan.
Di mana ρ g — ketumpatan medium dalam keadaan operasi ( kg/m3 )
ρn — Ketumpatan medium dalam keadaan piawai ( 101.325 kPa , 20 ℃) ( kg/m3 )
P — Tekanan operasi ( kPa )
T — Suhu operasi (°C)
daripada persamaan (1) dan (2) bahawa hubungan kefungsian antara halaju aliran, tekanan operasi, ketumpatan gas, dan suhu operasi telah ditentukan.
Meter aliran jisim terma pembezaan termostatik tidak terjejas oleh kedua-dua suhu dan tekanan. Ia adalah meter aliran jisim langsung yang benar, menghapuskan keperluan untuk pengguna membetulkan tekanan dan suhu.
Meter aliran jisim gas terma mempunyai kelebihan teknikal berikut:
● Meter aliran jisim sebenar tidak memerlukan pampasan suhu atau tekanan untuk pengukuran aliran gas, menjadikannya mudah dan tepat. Ia boleh mendapatkan kadar aliran jisim atau kadar aliran isipadu standard gas.
● Dengan julat ukuran yang luas, ia boleh mengukur kadar aliran gas daripada 100 Nm/s hingga 0.5 Nm/s , dan boleh digunakan untuk pengesanan kebocoran gas.
● Ia mempunyai rintangan kejutan yang baik dan hayat perkhidmatan yang panjang. Penderia tidak mempunyai bahagian bergerak atau komponen pengesan tekanan, jadi ia tidak terjejas oleh getaran pada ketepatan pengukuran.
● Pemasangan dan penyelenggaraan adalah mudah. Pemasangan dan penyelenggaraan boleh dijalankan tanpa mengganggu pengeluaran, dengan syarat keadaan tapak membenarkan. (Penyesuaian khas diperlukan)
● Reka bentuk digital. Pengukuran litar digital keseluruhan memastikan pengukuran yang tepat dan penyelenggaraan yang mudah.
● Menggunakan komunikasi RS-485, automasi dan penyepaduan kilang boleh dicapai.
