Ciri-ciri
● Menggunakan cip sensor aliran sistem mikroelektromekanikal (MEMS), pintasan pintasan dan injap berkadar elektromagnet.
● Injap berkadar elektromagnet dicirikan oleh hayat perkhidmatan yang panjang dan kepekaan yang tinggi.
● Kestabilan titik sifar sensor.
● Ia mempunyai ketepatan yang tinggi dan kebolehulangan yang baik dalam julat pengukurannya.
● Masa tindak balas yang cepat.
● Antara muka mekanikal standard, mudah dipasang .
● Output komunikasi RS485, protokol MODBUS RTU standard .
● LCD memaparkan kadar aliran serta-merta dan terkumpul, memberikan pengalaman membaca yang jelas dan intuitif . Kadar aliran boleh dikawal melalui input butang, dan kadar aliran terkawal dan masa nyata dipaparkan terus pada skrin LCD.
● Konfigurasi standard termasuk kawalan input/output 4-20mA .
● Kawalan input/output 0-5V atau 0-10V boleh disesuaikan
Pengenalan Produk

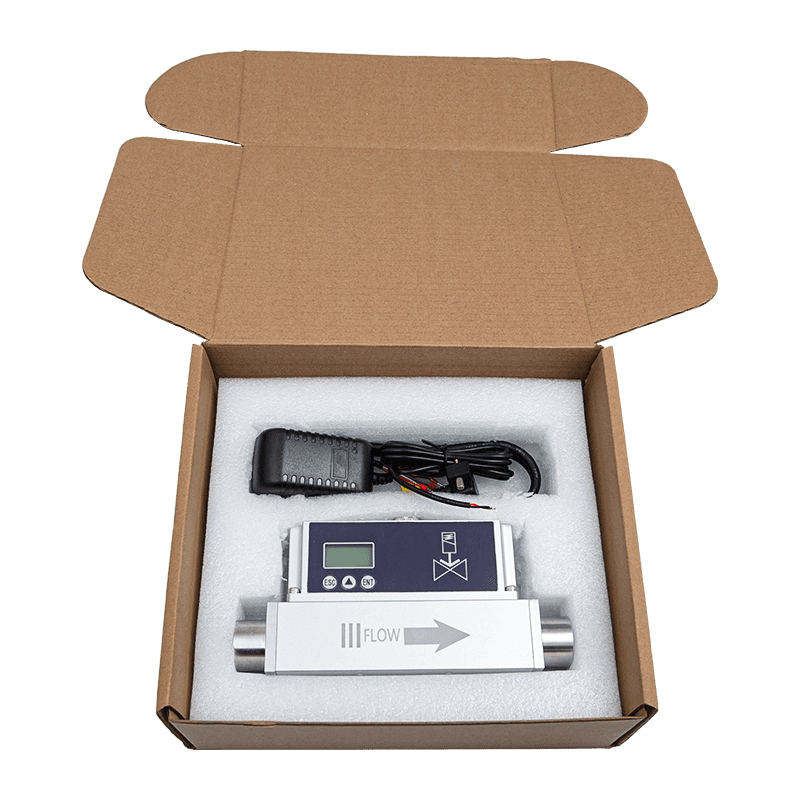

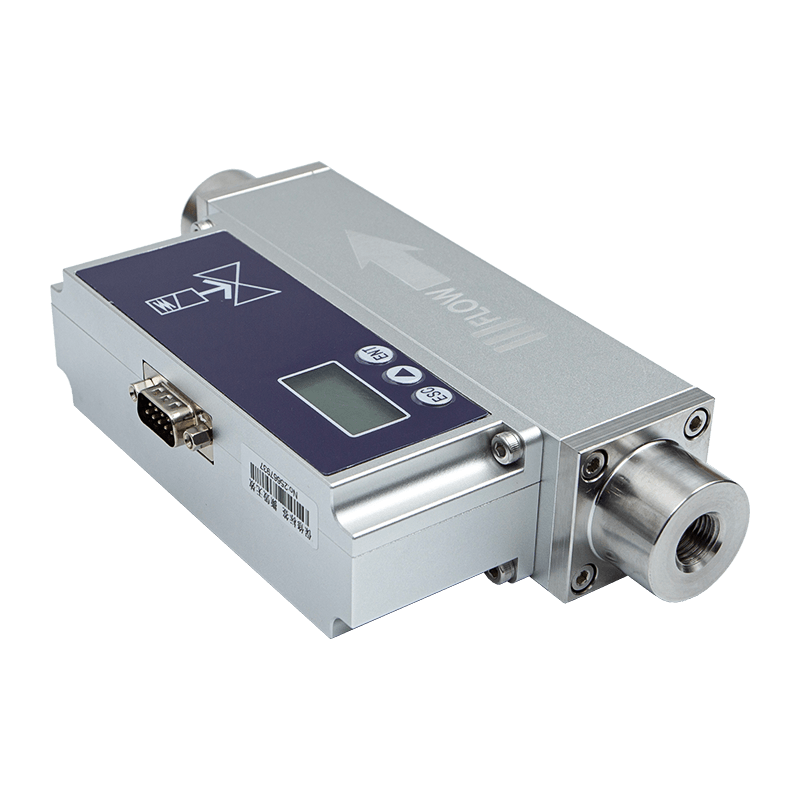

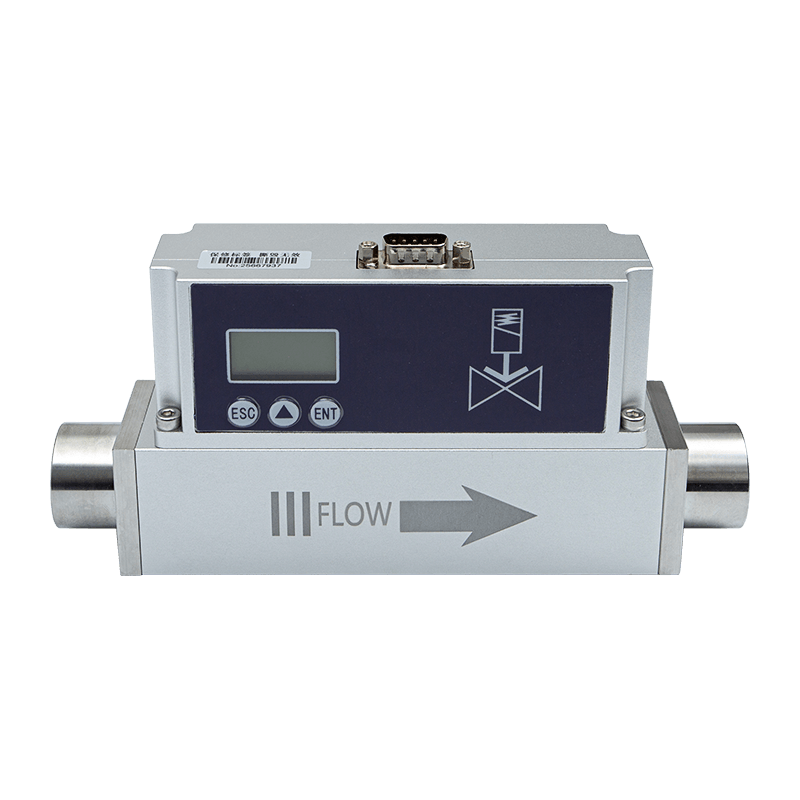

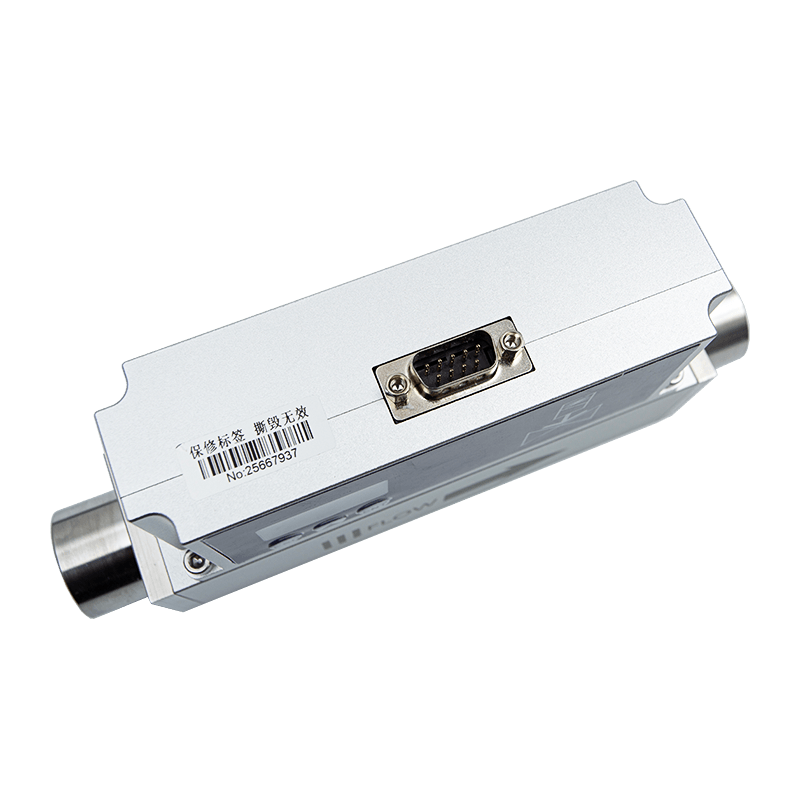

Meter aliran jisim gas terma terkawal injap berkadar AI-FC ialah penderia aliran gas terma dengan kawalan aliran injap berkadar direka dan dibangunkan menggunakan cip pengesan aliran sistem mikroelektromekanikal (MEMS) termaju. Ia menggabungkan teknologi pemprosesan isyarat digital dan algoritma kawalan aliran untuk mencapai kawalan yang tepat dan pemprosesan pintar kadar aliran pelbagai gas.
Meter aliran terkawal injap berkadar dicirikan oleh ketepatan yang tinggi dan keupayaan anti-gangguan yang kuat. Bendalir pintasan dalam pengedar berada dalam keadaan aliran laminar, yang menjadikan pengukuran dan kawalan lebih stabil dan tepat, menjadikannya sesuai untuk pengukuran dan kawalan proses pelbagai gas bersih aliran kecil.
Parameter teknikal
| bekalan kuasa bekerja | DC24V/12W |
| Ketepatan (%) | Ketepatan kawalan: ±1.0% SP, Ketepatan pengukuran: 1% fs |
| Nisbah julat kawalan dan pengukuran | 1:100 |
| Jenis injap | Jenis biasa tertutup |
| Suhu operasi | -10~55 ℃ |
| kelembapan | <95%RH (tiada fros, tiada ais, tiada pemeluwapan) |
| Spesifikasi Aliran | (0~10, 20, 30, 50, 100, 200, 300, 500) SCCM (0~1, 2, 3, 5, 10, 20, 30)SLM (0~50, 100) SLM (0-200, 300) SLM |
| Julat tekanan kerja | Pengukuran: 0-1.5MPa Kawalan: 10SCCM-30SPLM Tekanan: 0.1-1.0MPa Tekanan 100 SPLM: 0.1-0.65 MPa Tekanan 300SPLM: 0.1-0.5MPa |
| Masa tindak balas kawalan biasa | Kurang daripada 1.5 saat (T90) |
| Ukur masa tindak balas | <50ms |
| Kaedah keluaran | 4-20mA (1-5V), 0-5V dan 0-10V boleh disesuaikan. |
| Kaedah komunikasi | RS485 (protokol Modbus RS485 ) |
| Kaedah kawalan | Operasi butang, Modbus, 4-20mA (1-5V), 0-5V dan 0-10V boleh disesuaikan. |
| Sambungan mekanikal | G1/4, benang dalaman PT1/2; benang lain boleh disesuaikan. |
| Tahap perlindungan | IP40 |
diukur pada 25 ℃, 101.32 kPa, dan dalam udara kering.
Ciri-ciri lain
| Keadaan suhu standard yang boleh dipilih | 0°, 20°, 25°, boleh laras oleh pengguna, lalai ialah 25° |
| Jenis gas yang boleh dipilih | Udara, N2, O2, CH4, Ar, CO2, He, H2 , C3H8 |
| Perbezaan tekanan operasi biasa | 0.1-0.8 MPa, kadar aliran <= 30 SLM 0.1MPA-0.6MPA 30SLM < Spesifikasi Kadar Aliran <= 100SLM 0.1MPa -0.4MPa 100SLM < Spesifikasi Aliran < 300SLM |
| Perbezaan tekanan kerja yang tidak konvensional | Perundingan tersuai tersedia |
