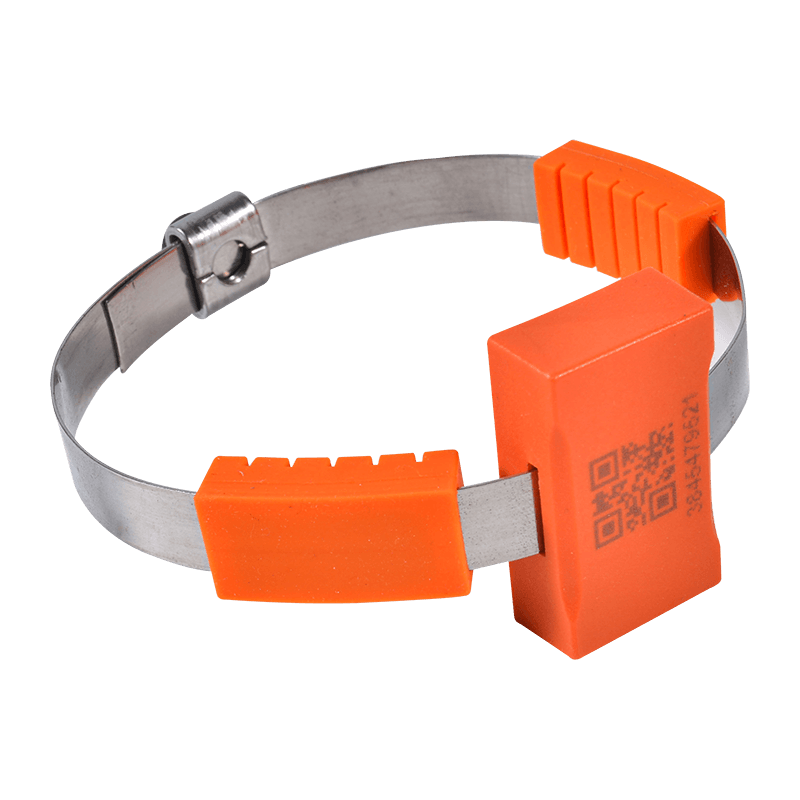

Penderia Pengukuran Suhu Wayarles Pasif

Fungsi utama

Pengenalan Fungsi

Fungsi pengesanan suhu

Pengesanan masa nyata suhu semasa bahagian yang diukur

Fungsi ujian kendiri voltan bekalan kuasa

Pengesanan masa nyata nilai voltan bekalan kuasa sensor itu sendiri

Kuasa diambil daripada arus teraruh

Penderia dikuasakan oleh aruhan elektromagnet arus sisi primer.

Nota: Semua data yang dikesan oleh penderia dimuat naik ke hos pengukuran suhu wayarles melalui penghantaran wayarles.

parameter

Julat pengukuran suhu: -40 ～ 150 ℃

Ketepatan pengukuran: ±1℃

Kekerapan pensampelan suhu: 10~30 saat (rawak) secara lalai

Kekerapan wayarles: 433MHz

Jarak penghantaran wayarles: ≥ 350 meter (ruang terbuka)

Kuasa kendalian: Kuasa induktif , arus teraruh lebih besar daripada 3A

Arus permulaan: < 5A

Keperluan aras voltan untuk lokasi pemasangan sensor: ≤ 220KV

Keperluan arus utama untuk lokasi pemasangan sensor: ≤5000A (Untuk arus melebihi 5000A, sila hubungi kakitangan teknikal pengilang untuk menilai keadaan tapak).

Kaedah pemasangan: Dihimpun

Dimensi badan utama: 24 mm * 22 mm * 10 mm

Pasang

Bahagian

Alat suis voltan tinggi boleh tanggal: bar bas, sesentuh pegun, sambungan kabel, dsb.

Alat suis voltan rendah: terminal keluar, terminal input dan output pemutus litar.

Bar bas tiub, bas kuprum, terminal pencawang, dsb.

Alat suis voltan tinggi tetap: bar bas, suis pengasing, sambungan kabel, dsb.

Alat suis voltan rendah: salur masuk pemutus litar, salur keluar kabel, dsb.

Pasangation steps

Langkah 1: Anggarkan panjang lokasi pemasangan dan masukkan panjang yang sesuai melalui modul; masukkan plat pengumpul kuasa dan silikon lembut ke dalam penderia (dengan bahagian beralun silikon lembut menghadap ke bawah, sejajar dengan kedudukan pengesan suhu).

Langkah 2: Balut modul di sekeliling sumber kuasa (laluan arus utama) supaya titik pengukur suhu menyentuh bahagian yang hendak diukur, dan ketatkan plat aloi pada kedua-dua belah; kemudian tindih kedua-dua hujung di bawah klip. Ketatkan skru dengan sepana Allen.
